波導轉接SIW問題
來源：
更新時間：2024-08-01
閱讀：
如果把矩形面直接饋電，則在所求頻段是起到傳輸效果，見附件。但是一加上饋電的波導端，s11和s21都小于-50，說明都泄漏出去了。具體的轉接端口應該怎樣設計呢？請輸入描述
waveguide-SIW.rar
。求回答
建模有問題....有這么急嗎!?
知道這是怎么回事吧?

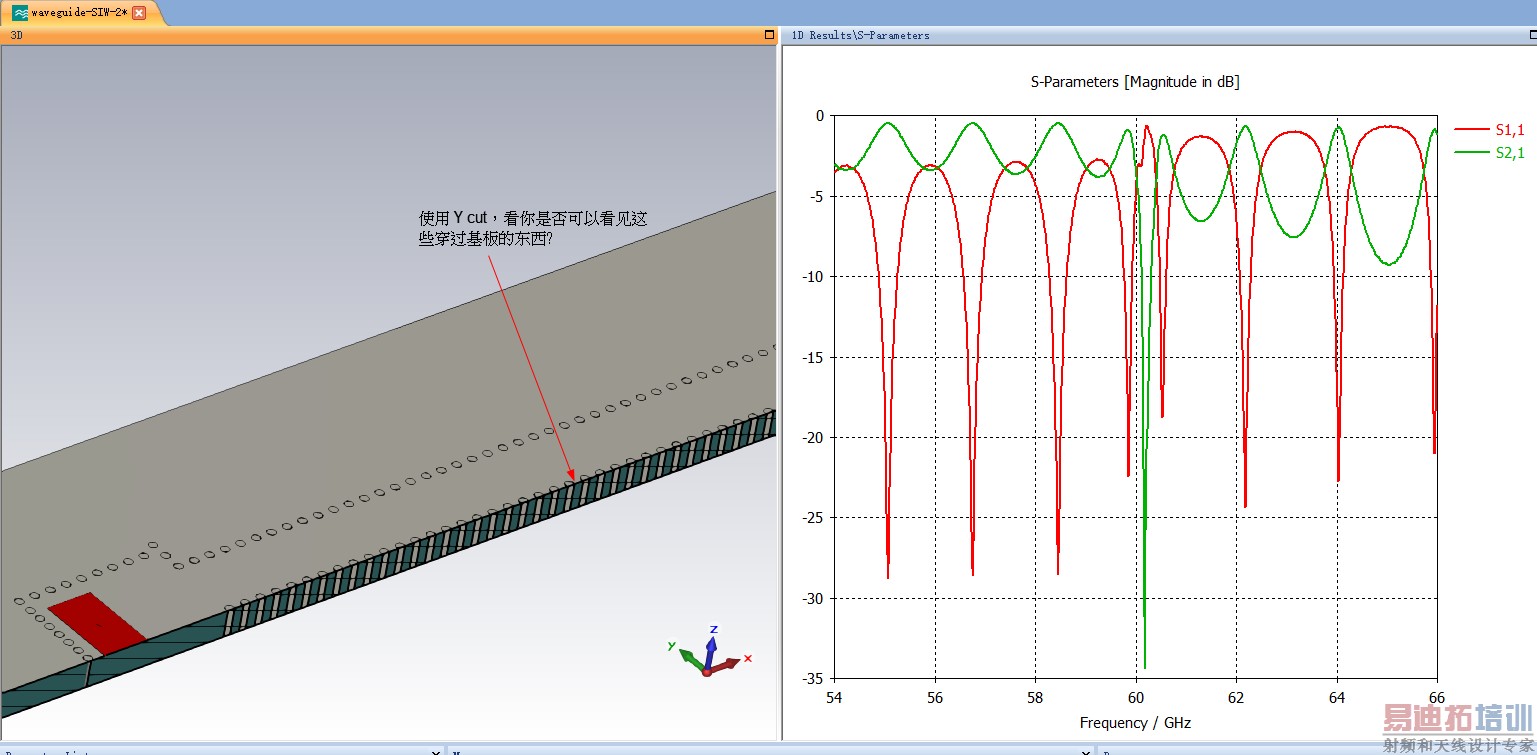

看了這圖若是還不能理解? 那...表示你真的太急了點!

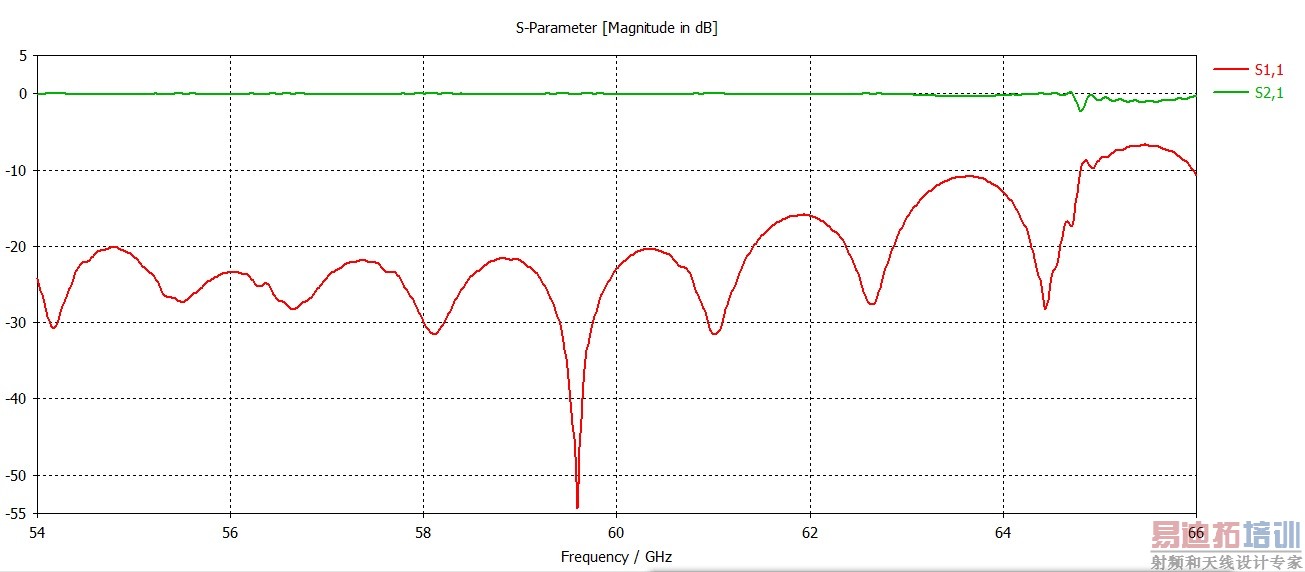

我仿出來的圖怎么和你不一樣

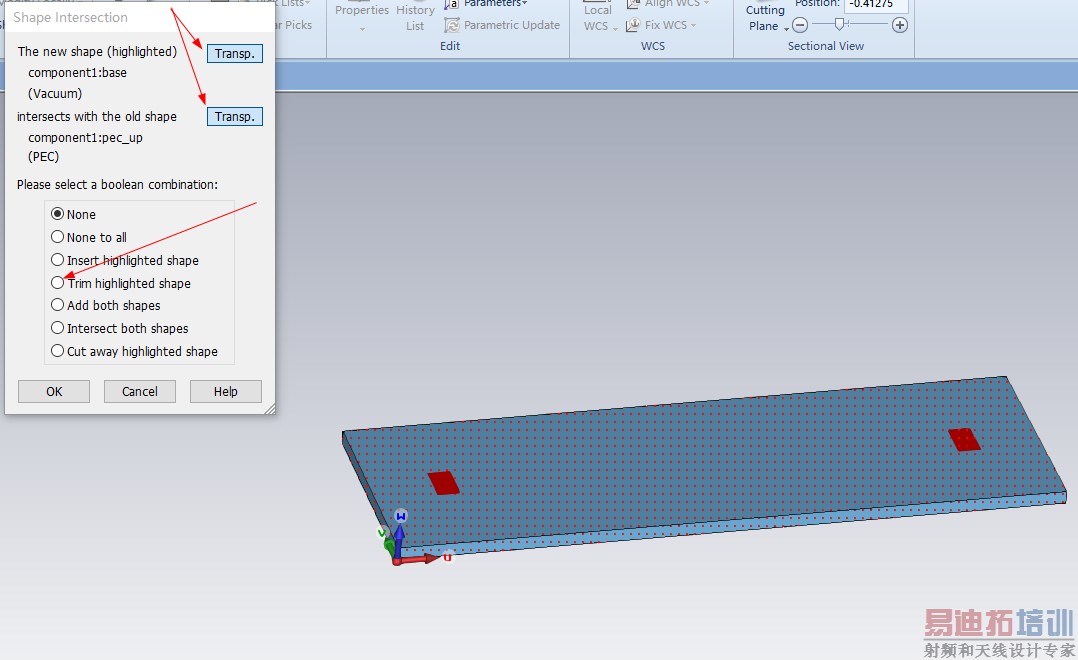

這個SIW的模型中間的孔是PEC，由于趨膚效應，挖不挖掉應該沒什么關系吧
你認為你的對就好....
SIW的孔沒必要挖掉，如果設置對稱面，該面不要有金屬柱子
