曲面上的功率積分設置

來源：更新時間：2024-07-31 閱讀：

模型貼上

看到這個帖子：/read-htm-tid-48999.htmlCST MWS如何在天線近場范圍內觀察一個球面上的場強，其中涉及到了在面上計算功率。
hawk8969認為在面上的 evaluate field on face 是計算功率。

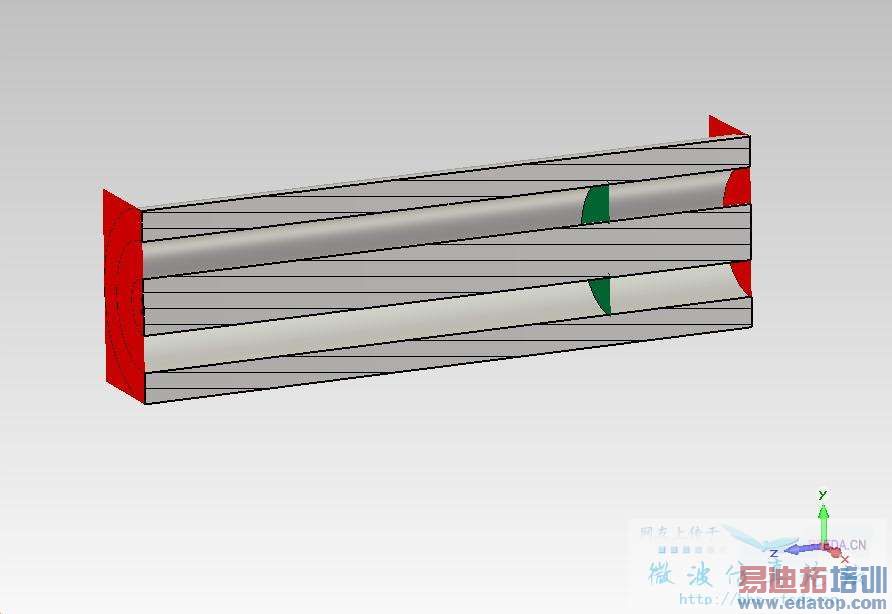

上面的模型很簡單，在同軸上開槽，畫上一個計算曲，計算輻射出來的功率，非天線遠近場問題，設置了監視器。但具體的在數據后處理就不會了， evaluate field on face的結果好像不對，請大家指導下，謝謝啊！

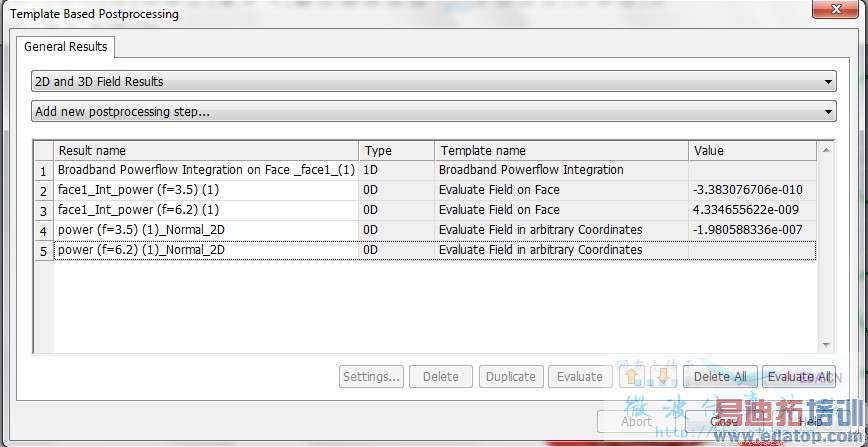

樓主看這里，下面后處理中的這三種方式都可以得到你想要的結果：

希望對樓主有所幫助。

謝謝！
我想問下從你的圖中可以看到兩個f=3.5算出來的值不一樣，這個是為什么？
值的正負是流出流進的意思吧？
能否把你算過的模型發上來？我的cst是2011版，謝謝！

兩者不一樣那是因?yàn)樽詈竺婺莻€(gè)功率流的積分曲面范圍需要人為設置，我截圖時的設置與你給出的那個綠色曲面不一致。這個圖只是說明可以這么做。
另外，我的CST是2012版，2011應該打不開。

感覺還是有問題，再次請教下各位
1，

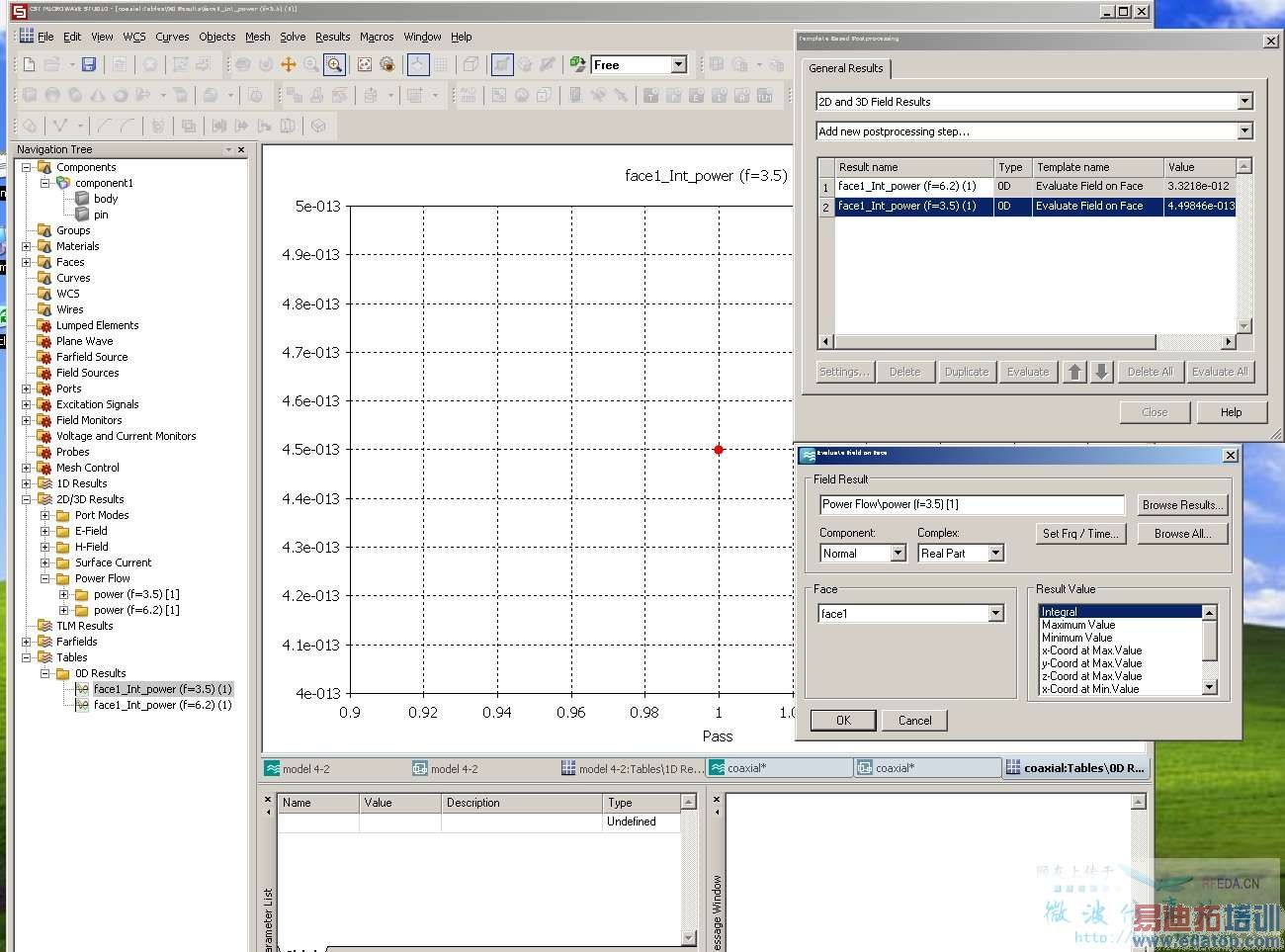

如果縱坐標是泄漏的量值，換算后為-123.5dB，這個級別問題不大。橫坐標為什么不是頻率而是1 pass,意思是什么？類似于收斂計算么？

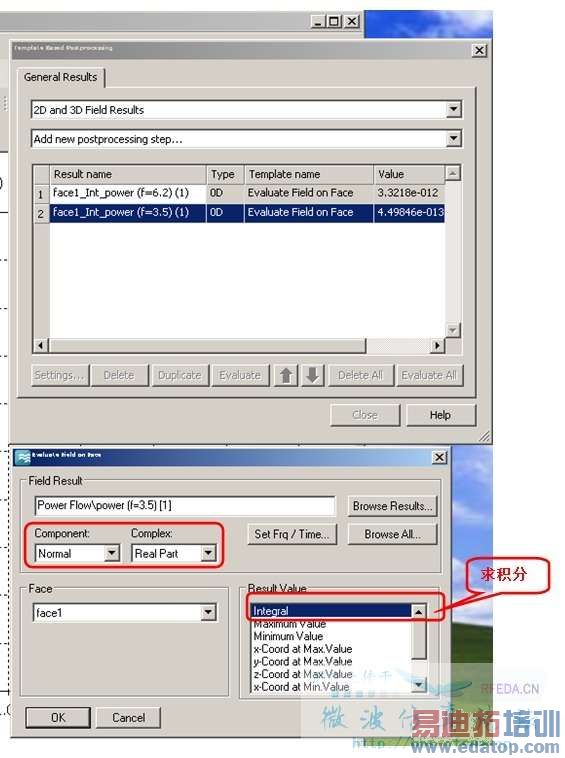

2，設置如下圖，在component下拉選項中normal--我的理解是功率場與所選面的法向量正交的場分量，abs--是功率場的絕對值；
complex選項中選real--實部，對于abs絕對值選項有復數形式嗎？我的理解有誤，請大家指教啊。
因?yàn)閷?duì)這兩個選項的積分值差兩個數量級。

，
3

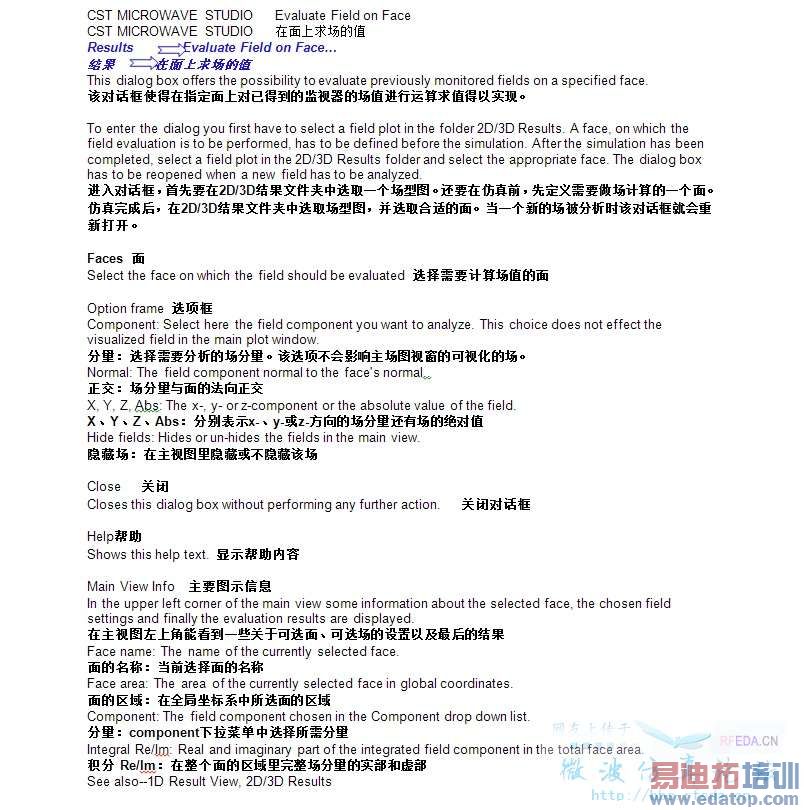

主要問題是在計算時，對component, complex的正確設置的理解，坐等大家的見解哦！

樓主貼出來的這個圖上的設置應該是對的，根據流出一個表面的凈功率的計算公式：

凈功率應該等于坡印廷矢量的實部在面S的法線方向的分量，在這個面上的積分。
所以樓主現在的設置是正確的。

主要問題是在計算時，對component, complex的正確設置的理解，坐等大家的見解哦！

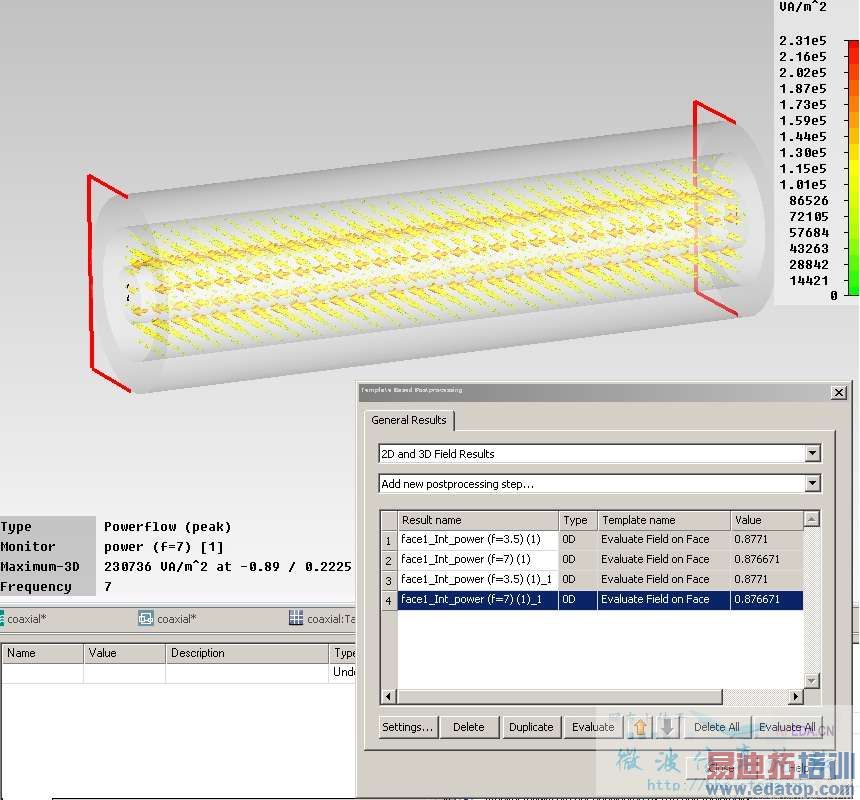

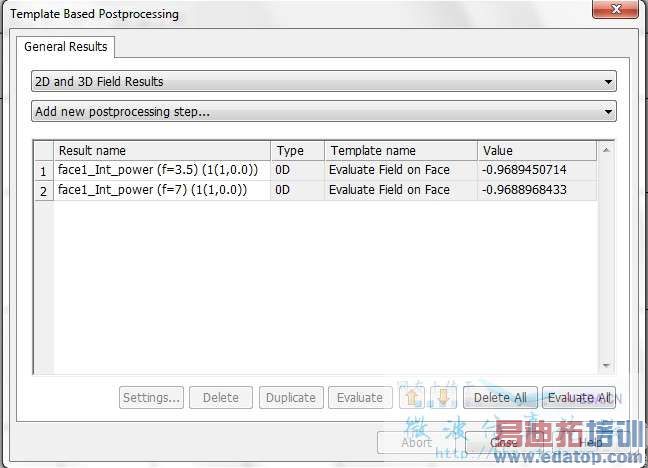

其實我不知道設置上還有什么要注意的，我的理論不行。但我可以建立一個簡單的50歐母同軸模型來進行驗證，在里面設置一個面，材料為pec和vaccum，這個損耗和反射應該都很小，通過面的功率按上述設置應該為1w或者接近1w，因?yàn)槟J(rèn)輸入是1w，但計算結果在兩個頻點不管是normal 或abs都離1w相差比較遠。如下圖所示：
