使用CST MWS仿真負介電常數材料

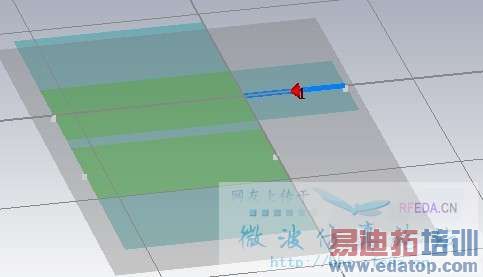

仿真目的為實現微帶線的傳輸和串擾分析，激勵為離散電壓激勵，但是材料本身介電常數的實部為負，（非左手周期性的實現負，是材料本身性質就是負的），但是CST的Transient solver不支持negative epsilon,說只能改用色散介質實現。使用Frequency domain solver的話又會講頻域掃描必須設置S-參數端口激勵，莫非在CST里無法實現負介電常數材料的離散電壓端口激勵？

材料本身性質就是負的？非左手周期性的實現負
什么材料有這性質，求介紹。

金屬在THz頻域內的介電常數就是負的，SPP波就可以在金屬銀和介質表面?zhèn)鞑ィ颈菊灸Ｐ蛶煊腥松蟼髁祟愃频腟PP模型，直接設置金屬就是銀就好了，但是如果你新建一種材料設置負的就是不能用Transient solver

前面正解
另外，直接寫episilon可能不行，要在色散介質里改model, 依稀記得有個Drude model和什么來著。

使用Drude model建模成功

怎么建的？截個圖上來讓我們學習一下

色散關系是個頻域方程，CST的瞬態求解估計無法支持；另外，目前在時域內還未發現負介電質吧，即使可以強制成負值，物理意義也不清啊。
補充：HFSS14里HFSS-Transient支持頻變材料

Drud有三個參數，極限介電常數，等離子頻率和振蕩頻率，計算出來即可

謝謝呵，有機會使用HFSS來驗證下計算結果，目前來說CST來仿真符合要求

該如何計算著三個參數，Mue infinity,Plasma frequency,Collision frequency呢？謝謝！
