CST MWS Debye模型設置

在CST MWS中，仿真一個大塊介質中仿真兩個線圈，其中一個為發射，另一個為接收線圈。當不設置色散的時候可以正常仿真，但是把大塊介質設置成Debye模型時，仿真就不能正常進行了。模型如下圖

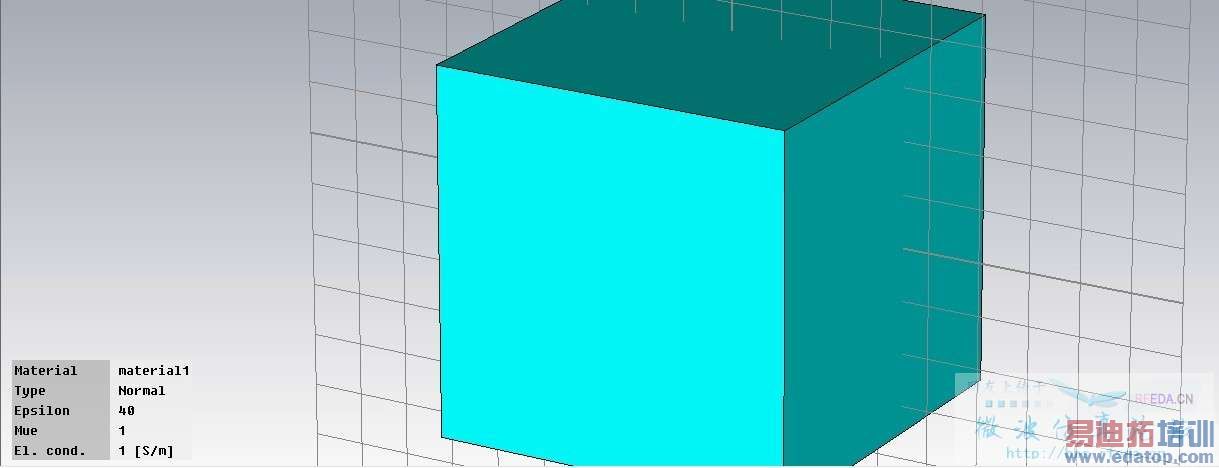

這個是模型圖，實際上就是一個大方塊介質，起初我設置的是不色散的（也就是不隨頻率變化的）介電常數。頻率設置范圍是100Hz到10MHz，說實話，我也不太清楚MWS能不能仿真這么低的頻率，我試了下，不用加密很大的網格，就能得到我想要的響應曲線，如下圖所示，激勵源是一個尖脈沖，響應曲線是一個平滑的先上升再下降的曲線，因?yàn)橹皇菍?shí)驗性的驗證，所以我沒有讓仿真持續很長時間，所以最后響應曲線沒有耗散到零

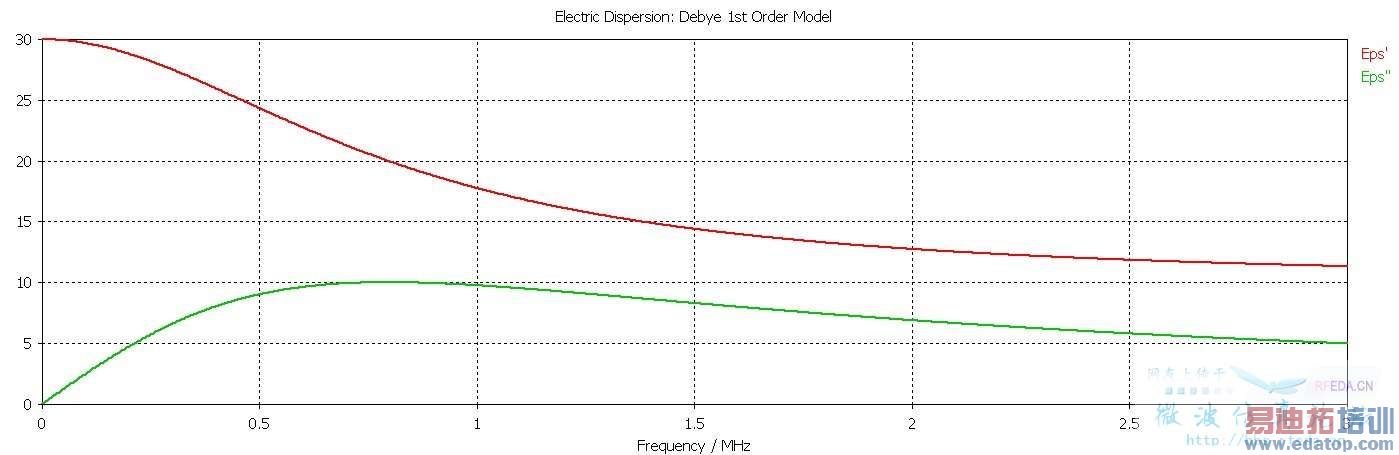

這是我修改material1的介電常數成debye模型分布的曲線，具體的實部虛部分布如下圖所示

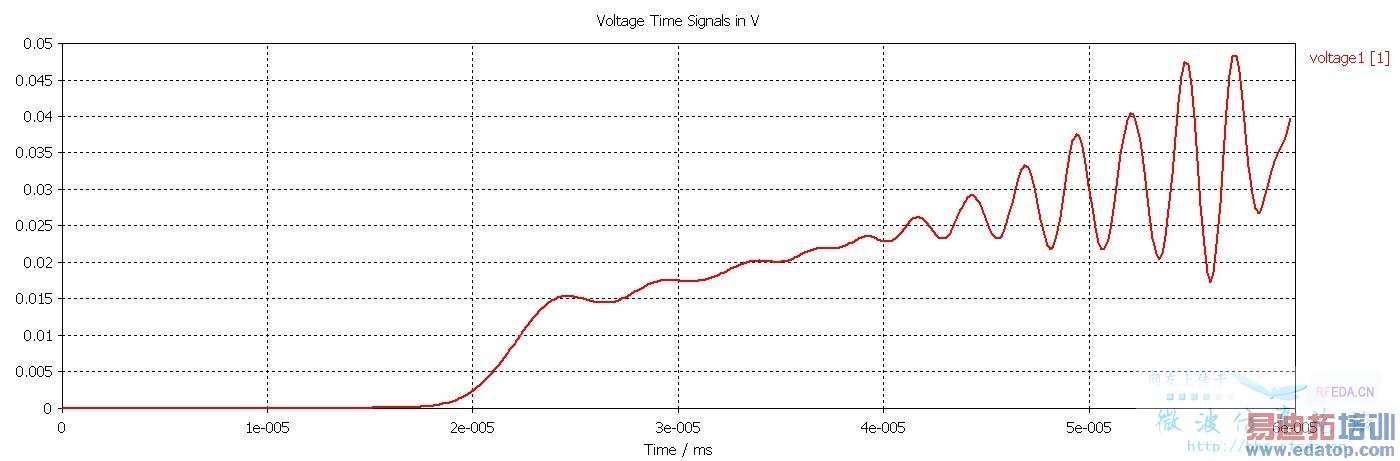

同樣的模型，只是將介電常數改成了debye色散，仿真的結果就非常怪異了，如下圖所示

然后我試著改邊界條件，加密網格，直到網格多到不能算，還是不收斂啊、。、、、愁死了，求大神指點。已經兩三天了。哭

確實很詭異的曲線
