CST CS co-simulation仿真報錯

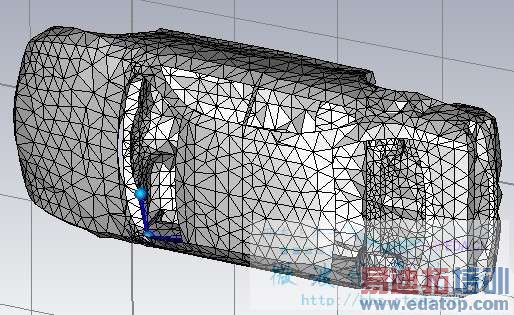

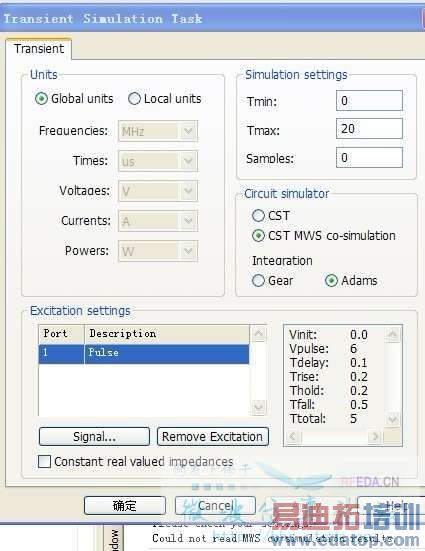

我從外部導入汽車網格模型，然后畫了一條簡單的線纜路徑，內部電纜是雙絞線，模型劃分的頻率設置為最高500MHz，設置的為6v的方波信號，周期5us，上升沿0.2us，下降沿0.5us，選擇MWS co-simulation。
為什么提示The maximum frequency of a transient excitation exceeds the maximum frequency for the mesh generation？還有為什么總報錯Error in 3D simulation。Please check your settings。 Could not read MWS co-simulation results，選擇cst仿真時不出現這個問題？求高人解答。

你在DS中的block的屬性是如何設置的？
還有為什么會出現那個警告？

DCblock 就選了 TRansient solver 和radiation

我想用時域信號激勵線纜 仿真線纜輻射問題 但是發現老報錯

建議，你建個簡單的模型先試試，如果還出這個問題，就把傳上來幫你看看

恩 好的 謝謝

好啊 我目前co-simulation結束后 為什么在cable工作室沒有仿真的電流源啊？如果是AC仿真任務 可以再navigation tree——》farfield source下有ac源，為什么瞬態仿真任務沒有任何結果啊 謝謝

你用的哪個版本？

我用的2011，在線纜生成的block里添加transient task 并選擇MWS co-simulation，添加脈沖激勵后 ，仿真結束后 在cable 工作室沒有發現仿真的結果——電流，然后就沒法進一步啟動線纜騷擾的仿真了 也不知道問題出在什么地方 我是按照 cst 電磁兼容案例分析里選用transient task仿真線纜騷擾的 ，在workflow里是用ac task 仿真的 但是感覺添加實際的時域信號更符合實際情況，如果用交流仿真的話，添加的激勵只有頻率范圍和幅度 跟feko差不多 還要進行處理 挺麻煩的

你在探針P1～P4不就可以了么？
瞬態仿真結束之后就可以得到探針上的電流啊
