CST MWS微帶濾波器邊界問題

我現在在CST里仿一微帶的濾波器，可是有很多的疑惑，我在CST里微帶濾波器的工作環境中建模的即背景材料為normal即真空，邊界條件為電壁，書上面說這里只要建真實的模型就行了，那么我建的模型就相當于嵌在一個完美的電導體盒內，請問完美的電導體盒可以理解為金屬盒嗎？那么好理解接地板可以不畫了，可是微帶的四個側壁不也是電壁了嗎，不也是被金屬殼包圍著，然后我在背景材料設置中將surround space 中將微帶的高度增加約微帶線厚度5倍，著可不可以理解為在微帶上方加了個空氣盒，空氣盒四周為電壁也就是一個金屬盒了。可是我現在仿的實物是一個四周完全暴露在空氣里微帶濾波器呀，只有一個接地板呀！可是防的曲線還是滿符合的！我就很疑惑了，我在背景材料為PEC的里面見一個相同的模型，卻很不符合了。請問這是怎么回事！

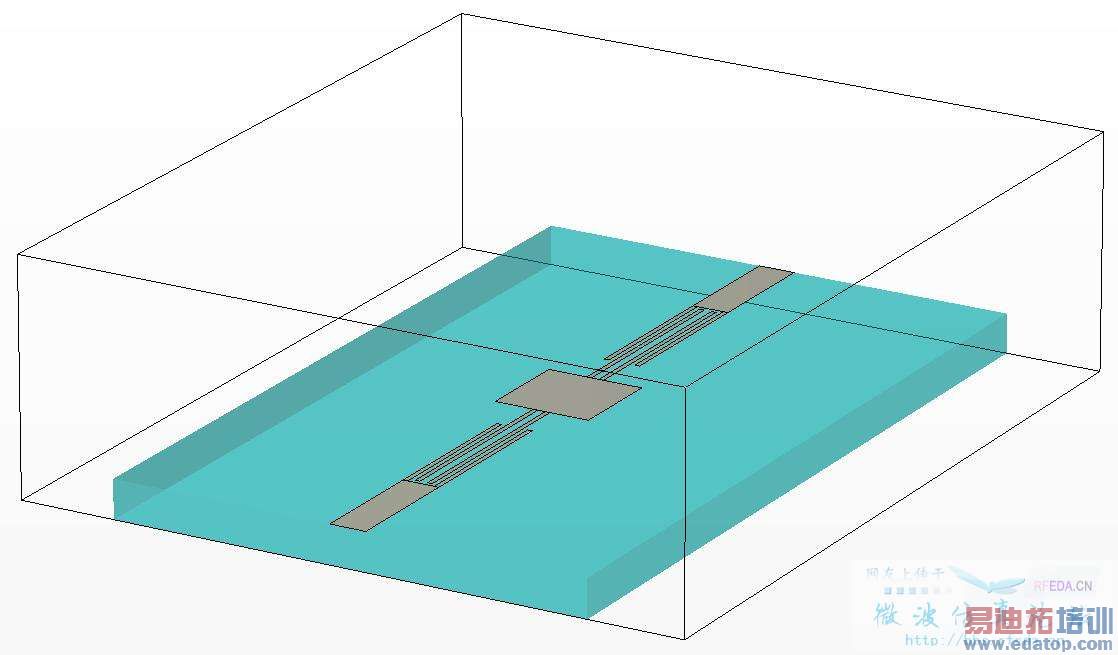

下面是我的模型！

1.完美導體盒可以理解成金屬盒
2.背景材料PEC跟邊界條件是PEC完全是兩個概念，背景材料應該是沒有定義的背景的默認材料屬性，如果你的背景材料PEC的模型的中上方增加的那個空氣盒子其實是PEC盒子吧？

樓主你的語文能力還得再好好練練，基本的漢語語法都不掌握，看你的描述很費解。
“完美的電導體盒可以理解為金屬盒嗎？”，可以。
“可是微帶的四個側壁不也是電壁了嗎，不也是被金屬殼包圍著”，所以呢？有什么問題？
“在背景材料設置中將surround space 中將微帶的高度增加約微帶線厚度5倍”，樓主你自己再讀一下這句話，語法問題先不提，“微帶的高度”？“微帶線厚度”？你確定你的描述是正確的嗎？
“可不可以理解為在微帶上方加了個空氣盒，空氣盒四周為電壁也就是一個金屬盒了”，背景材料設置為Normal的前提下，可以。
“我現在仿的實物是一個四周完全暴露在空氣里微帶濾波器呀，只有一個接地板呀”，如果這一點有問題，那是不是得先告訴大家你的實物是什么樣？
“在背景材料為PEC的里面見一個相同的模型，卻很不符合了”，背景材料為PEC意味著你的濾波器模型的PEC和material1被一整塊兒“邊界框”大小的金屬封裝。或者這么形容：用一個邊界框大小的某容器，先放入你的濾波器，再澆灌進鐵水，等鐵水凝固了，你的模型就是那個樣子。
