CST系統級RS仿真（三）- RS仿真場地較準（單點加擾模式）
來源：CST仿真專家之路
更新時間：2024-09-03
閱讀：
作者 | Zhou Ming
CST系統級RS仿真來到第三期。之前，我們介紹了
CST系統級RS仿真（一）——天線建模 ,
CST系統級RS仿真（二）——RS仿真場地較準（掃頻模式），
這次我們來模擬單頻點干擾模式。
首先，在CST電路工作室創建一個trans任務，激勵信號設置為500MHz的正弦波信號，以模擬500MHz的干擾，電壓設為1.4V，即峰峰值2.8V。

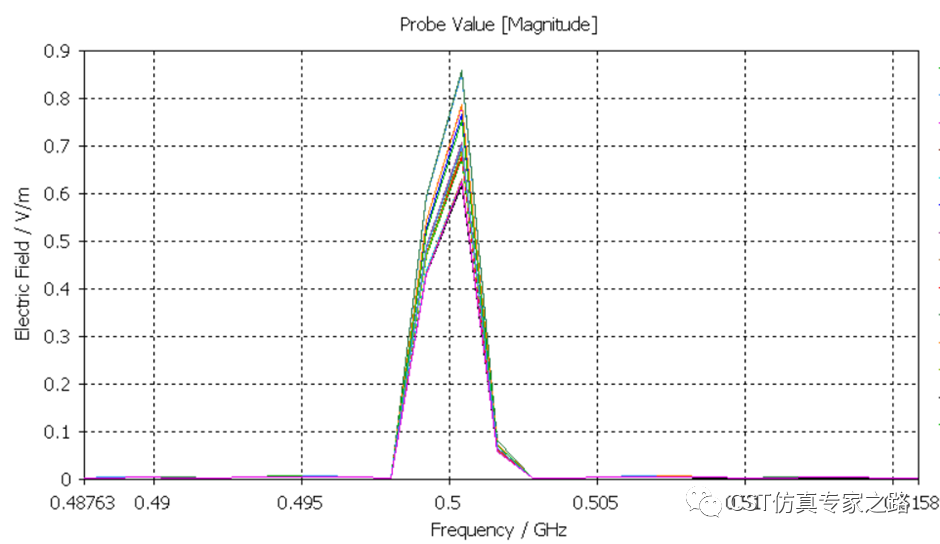

從16個E-probe上，可以看到3m處場強大概在0.63-0.85V/m之間，我們取0.65V/m作為基準值。通過簡單的數學計算，如果目標場強是10V/m，那么激勵信號需要增大10/0.65=15.4倍。

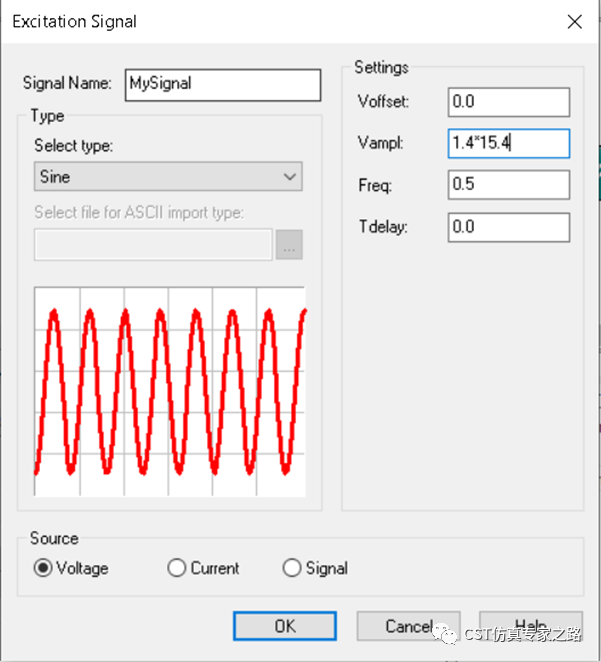

接下來，我們重新設置激勵信號的電壓值，如下圖所示。
重新在電路中運行trans任務后，再次回到3D界面，我們可以看到16個E-probe中，至少有12個的場強滿足10V/m要求。

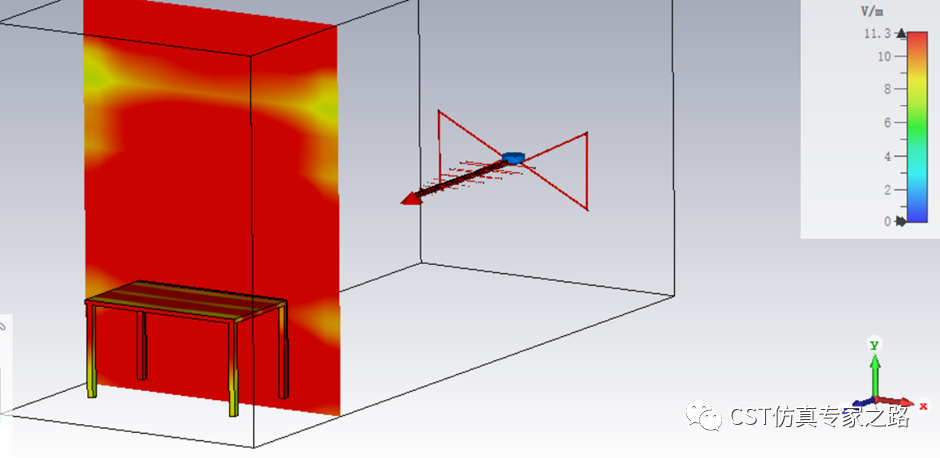

通過2D結果也可以看到測試區域的場強的分布非常均勻，滿足測試要求。到此，場地較準仿真全部完成。
