CST MWS如何仿真計算圓波導內R/Q值？

各位老師，首先我需要計算30個TE,TM高階模的場分布，要求是用matlab生成Dll文件，請問我應該是否只是套用公式就可以了呢？之后我應該怎么加載Dll文件，將TE TM波加載到CST里面的模型中呢？謝謝大家

可以在CST內建立波導的3D模型，將端口模式設置為30，看看是不是你所需要的模式

請問怎么將端口模式設置為30呢，能麻煩您說一下詳細的步驟嗎？

waveguide port中可以設置模式：

太謝謝您了，為了計算R/Q值，我需要知道電場Ez的值，我之前描述的有些錯誤，這個不是波導而是諧振腔，我把模型材料設置為VACCUM背景材料設置為PEC，現在我在一端設置了端口為1，您標出的模數設置為了30，然后用eigenmode solver計算，但是出來的2D/3D result里面的E-Field（X,Y,Z,ABS....)里面我選擇Z，但是看不到電場的數值，我不知道里面有個參量叫3dmaximum是指的什么？太謝謝了

請問我該如何計算電場Ez（傳播方向）的值呢我是不是還需要設置其他的選項呢，請問計算時我應該加載多少頻率呢（試驗中沒有給出）？

你到底要算什么？用什么求解器？要是用E就不需要設置端口了

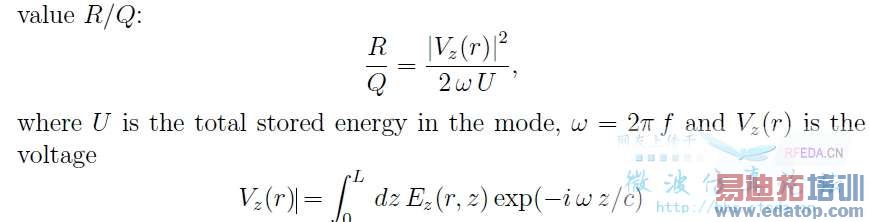

是這樣的，我想求R/Q值。根據公式：
[attac




我需要求解Ez才能知道兩邊電壓，才能求出R/Q值。

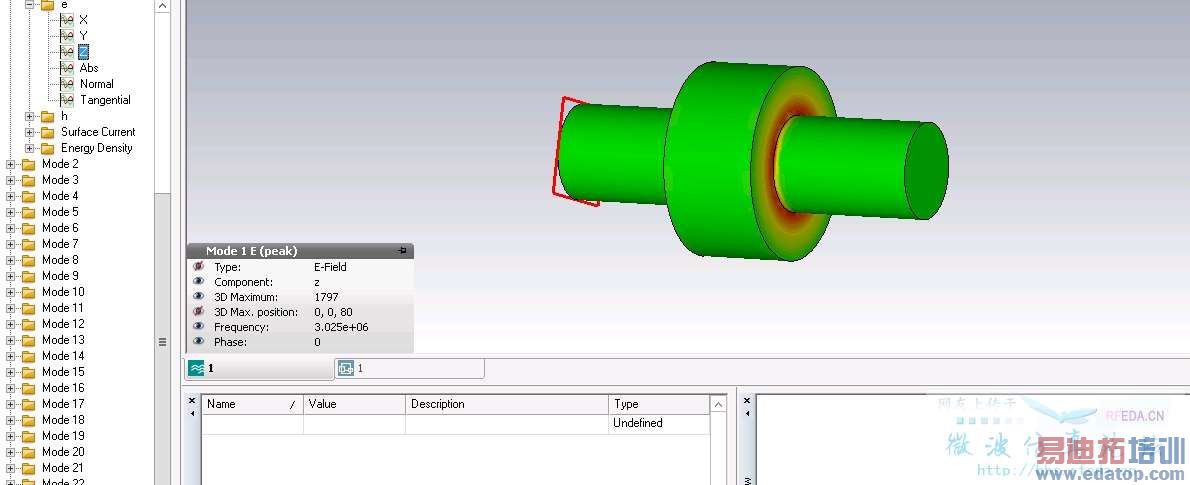

我想用的是eigenmode求解器，但是求出的結果，就是下面的圖：




我不知道哪個值是電場值，而且各個mode也沒有找到是什么mode（諸如TE10，TE21，TM11....)？
謝謝您了
