CST CS仿真結果分析
來源：
更新時間：2024-07-31
閱讀：

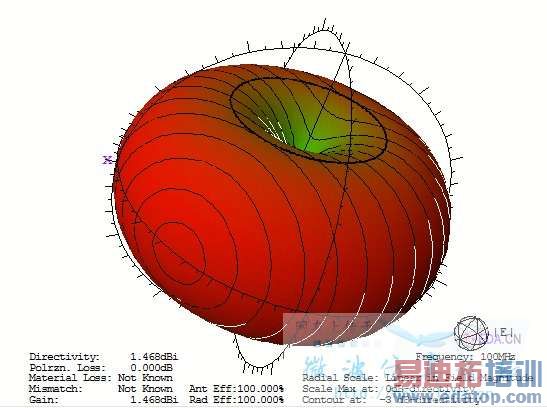

在書中介紹，偶極子天線的立體圖是下面的第一幅圖，可是我用CST CS 仿真出來卻是第二個圖，雖說形狀很像，可是我仿真出來的圖中分布著一些與第一幅圖不同線，我看不懂，書中也沒有解釋?zhuān)也恢滥切﹫A形的線是什么意思，我已經看了一些關于天線的書，可是他的圖都是第一幅圖，而且解釋也是按照第一幅圖進行解釋的。那位大師指點一下啊！多謝啦！這個問題已不只一次為問了，可直到現在依舊沒有結果。
你是指哪個黑色的圓圈么..那個應該是等增益線，類似地理中的等溫線，等高線等等
我有在仿真中觀察它的增益，可它的增益是在變的。
應該是等增益線吧，每個黑線上的增益都相同
上面有說明是anglesonsurface ，這不像是增益的意思，是表面角度嗎？那表面角度線是增益線嗎？我有看這些等位線上的增益值相近但不相等。
看著不等，應該是相等的，顯示問題
