CST MWS GSM900單頻PIFA天線的仿真結果與理論不符
來源：
更新時間：2024-07-31
閱讀：
GSM900單頻PIFA天線的仿真結果與理論不符，請高手看看，下面是模型
好歹告訴大家你的“理論”是什么樣的吧？
理論頻帶寬度為875mhz到977hz，而這個模型的頻帶寬度太寬了，從一開始就小于-10db
樓主的基本理論是硬傷啊。
你的饋線就是個真空包裹的金屬？這個是實際中你要使用的結構嗎？
連line impedance都算不出來，怎么可能得到正確的結果呢？

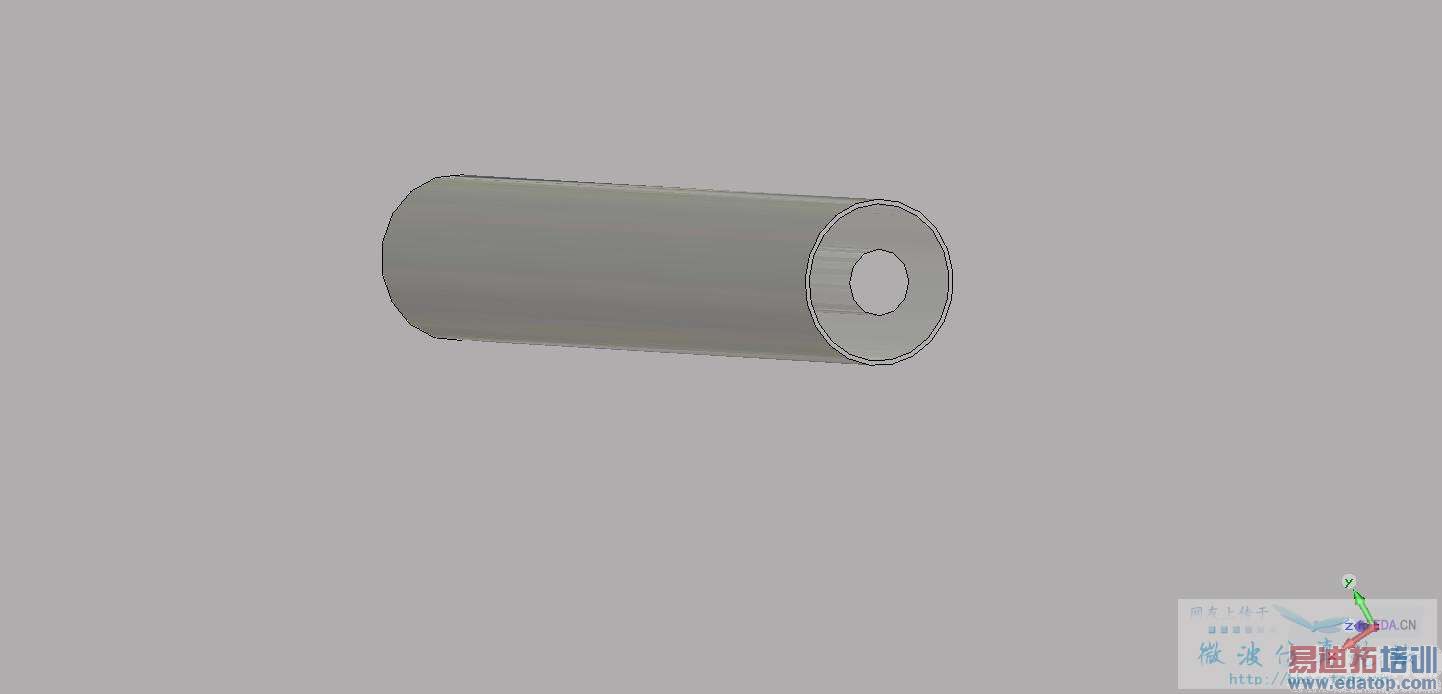

把真空改為PTFE，外面再加一層PEC，至少是個正確的同軸線：

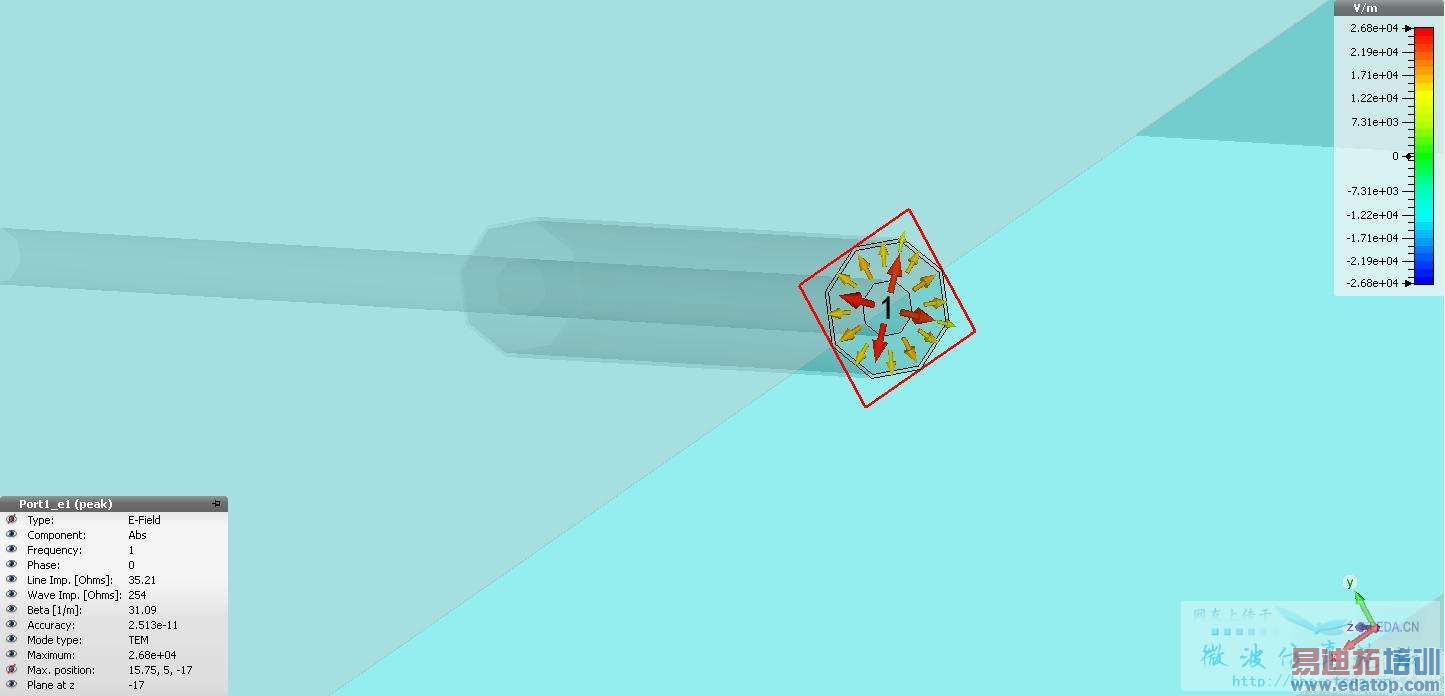

算出的line impedance是35歐姆左右，說明同軸線的尺寸還要再調整：
即使這樣也能得到接近“理論”的結果：
不惡補基礎知識是不行的……
謝謝 EDATOP 理論知識是得惡補了。參考文獻也不大靠譜。
