CST MWS模擬周期邊界條件模型
我想用cst來模擬一個具有周期邊界條件的模型，并研究其相關的s參量。但發現如果周期邊界條件設為periodic，同時在結構的兩端設為port之后，transient solver就不能計算了 說是不支持periodic，請問這是為什么 ，是我哪里設得不對？十分感謝！
“結構兩端設為port”是什么樣的，什么port，請詳細描述。
“說不支持periodic”，提示原文是什么？
謝謝您的回復！

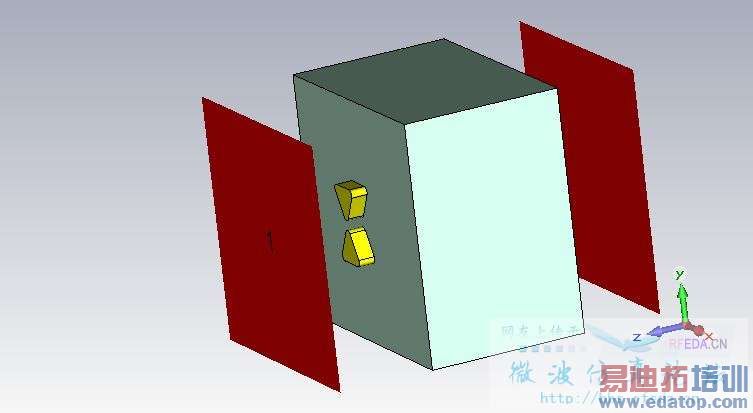

我的結構圖是這樣的
其中紅色的面是我設Waveguide ports

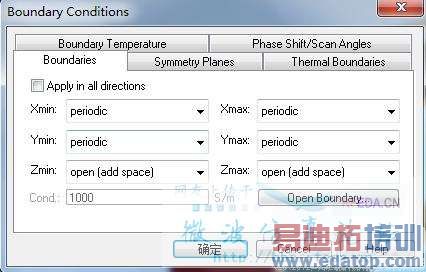

下圖是我設得邊界條件
利用transient solver計算是就會報錯
不知道是哪里出現問題，是不是transient solver不支持周期邊界條件下的port作為激勵源啊
謝謝！
兩個不接觸模型的波導端口的用意是什么？
其實我就是想利用端口來實現平面波的入射 同時也先觀測其結構的相關s參數 但如果激勵源設為plane wave的話就無法看s參數了
利用plane wave激勵源也可以觀測結構的反射率 透過率嗎十分感謝
Plane Wave + Probe？
利用Probe是不是只能看電場或磁場啊 如何看透過和反射呢 其實我就是想模擬附件中的文獻 是不是還有其他的方法嗎 麻煩版主再幫幫我啊 十分感謝
[upload=1]
“透過”和“反射”不是電磁場嗎？
如果我沒理解錯的話，文獻中CST MWS的仿真是單個結構的仿真：
We first investigated the S-parameters of transmission (S21) and reflection (S11) of a single unit cell with Perfect Electric (PE) and Perfect Magnetic (PM) boundary conditions along the x and y directions, respectively, (see Fig. 1).
