CST如何正確地切取具有下傾波束陣列天線的水平面方向圖？

作者 | 魏云飛

現在的基站天線基本都是波束掃描天線，即通過調節各陣列單元之間的相位使得陣列波束具有一定的下傾角度。這樣的天線在5G通信中應用得更多。

在CST中對這類型的天線仿真完成后，我們?nèi)绾握_地切取其下傾波束的水平面呢？我們以下面這個交叉振子組成一個9單元的線陣為例，工作頻段：20.5-21.5GHz。如下圖所示。

陣列單元

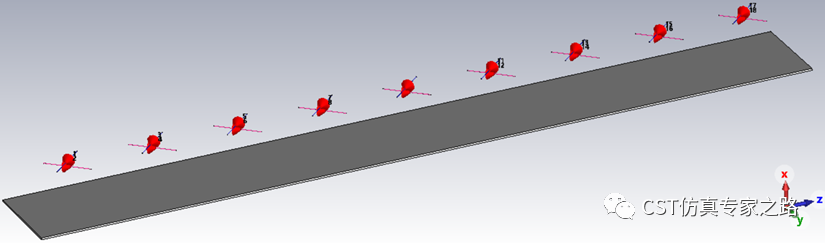

陣列

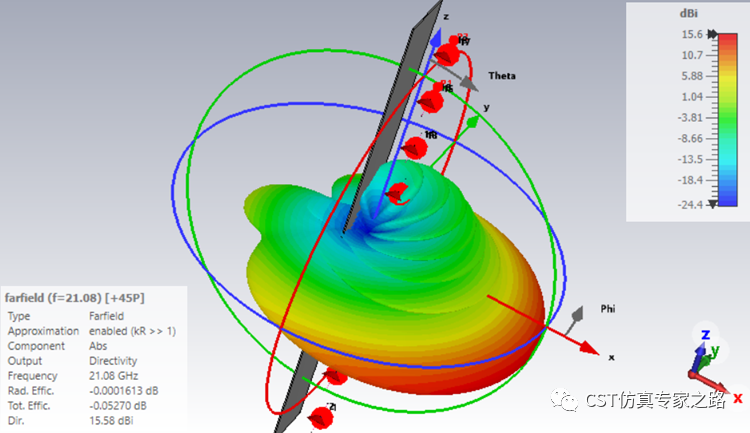

陣列單元間距8.9mm，單元之間相差50°，則波束下傾13°。下面是21.08GHz的遠場方向圖。這里陣列方向圖的合成要用到combine results，查看±45°極化天線方向圖請參考FAQ122：如何查看±45°極化天線的遠場輻射方向圖？。

水平面為Phi面，沿著Theta方向下傾13°，則主波束在Theta面的最大輻射方向在Theta=103°。選擇Farfield Plot>Properties>General，Plot type設為1D Cartesian，設置角度，如下圖。

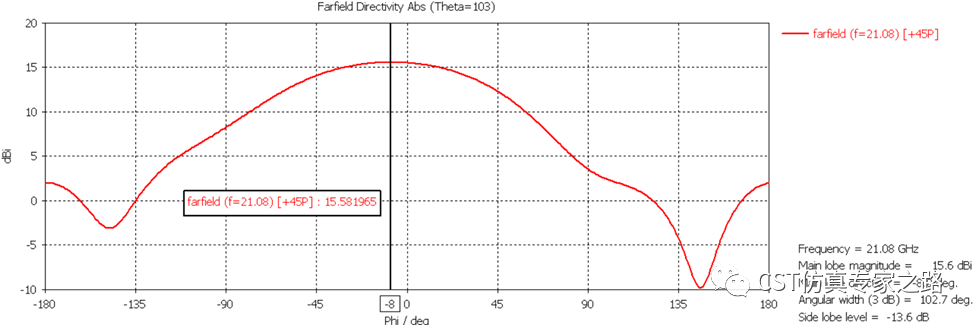

從切取的水平面方向圖看，最大directivity是15.58dBi，我們看到3D的遠場輻射方向圖里最大的directivity也是15.58dBi，因此，對這個下傾波束的水平面切取是正確的。
