CST CS中的離散結果分析

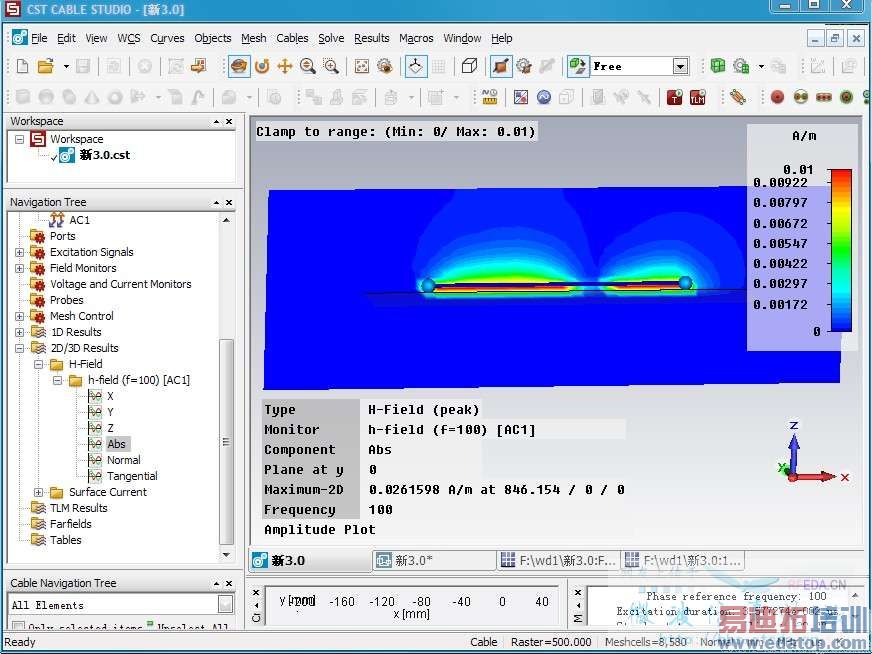

圖中Navigation Tree中的Abs是什么沒意思？2D/3D中的 h-field(f=100)是我設定的監控器，我想知道，這個監控器監測的是什么？還有主視圖中的不同顏色的光環有代表的是電流嗎？那我監測的是當頻率為100時線纜表面的電流么？我設置的監控器就是監控電流么？

Abs是幅值
H-Field是磁場
不同顏色代表不同大小，見右上角
你這個監視器是空間的磁場
下面那個surface current才是表面電流
多看幫助文件吧

不是，你設置的監視器是頻率為100Mhz空間的磁場分布，不同顏色代表不同磁場強度， surface current是線纜結構表面的電流監視器。

我想問一下，這里的監測取的是頻率 f=100，這里的100指的是通入電纜的頻率為100，還是說在眾多頻率中尋找頻率為100的地點進行監測，設置的監測是一個長方體，監測的是長方體表面，還是長方體內部的磁場？如果監測的是磁場，為什么顯示的單位是A/m 。

在眾多頻率中尋找頻率為100的地點進行監測。

謝謝！但是還沒有解答完呢。設置的監測是一個長方體，那么監測的是長方體表面，還是長方體內部的磁場？如果監測的是磁場，為什么顯示的單位是A/m 。

磁場的單位不就是A/m么？你是說監視器的方框？是方框內部的

多謝啦！我問的有點太....嘿嘿，不好意思啦！我把磁場與電場單位弄混了。
