CST微波工作室下網格剖分問題
我想用CST微波工作室的本征求解器仿真EBG結構的色散曲線，我覺得方法是正確的，就是網格剖分不大正確，導致在布里淵區掃描時有些模式能夠正確求解本征頻率，有些模式求解的本征頻率不對，給出了網格剖分警告的提示。對CST入手沒多久，我利用專家系統生成的網格，在建立工程時選擇的是antenna（planar）模板，建好模型后修改了邊界條件等設置。我覺得網格剖分密度算大了，不知道網格剖分時具體還有那些要求。以下是我的網格剖分情況。從圖1的警告可以看出，模式4的本征頻率肯定計算錯了，跳變太大。希望大俠給予指導，謝謝
我的模型如下：

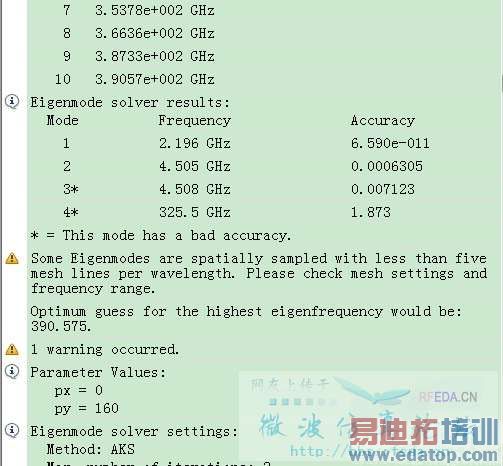

圖1出現的警告信息

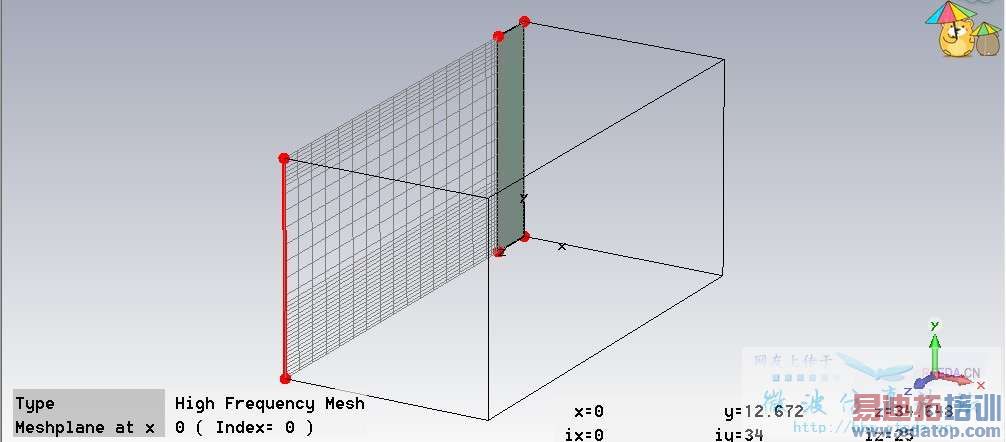

圖2x軸網格情況
圖3y軸網格分布
圖4x軸網格情況
解決方案：這個模型的問題已經解決，問題是出在網格設置方面，我在中間的線上加了兩個固定點，加密了最中間線的網格現在每個模式都能對上了，謝謝各位的熱心解答。
網格設置截圖？
有點意思，下下來看看
我也來看下！
還望大俠幫幫我呀，這個模型我研究了兩天，我覺得現在的問題就剩下網格剖分了
歡迎歡迎，謝謝啦
經驗上來講，2G那個是主模，然后應該是同頻率的兩個模式同時出現，所以第四個和第五個應該都在8-10G之間，第四個肯定是不準確的，按目前的波長和網格劃分來講，300G，目前的網格太大太大，所以第四個模式你就忽略掉這個300G吧如果要繼續往下算 你可以在estimation of the highest frequency里把最高頻率改成個10多G試試
加密網格，改為20/20，最小網格0.1
子網不需要設置
第一個為2G的主模這個我可以理解，有2個問題：
1. 一般求解的話都會出現同頻的兩個主模嗎？第四個和第五個在8-10G之間這個是怎么計算的呢？大概是那二個同頻模式頻率的兩倍嗎？
2. “estimation of the highest frequency”這個怎么設置呢？
謝謝啦
