如何在CST DS自動生Modal文件

如何在設計工作室自動生Modal文件，我有在2D（TL）中勾選Alow Modal Models，可是卻沒有生成Modal文件。
模型如下：這是怎么回事？

追問一下，Alow Modal Models有什么作用？

是不是已經生成過了？2樓說的選項在哪里？

這個選項是讓你的模型更精確，能更準確的仿真傳輸線模型，而不是生成模型，生成spice模型的選項在后面

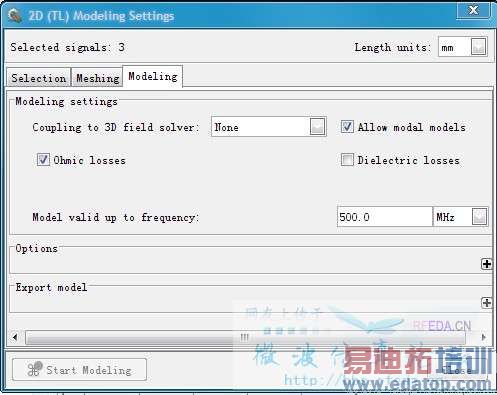

Alow Modal Models 是上面圖片中勾選的選項。當我在設計工作室中的Results文件夾中建立一個
crosstalk文件夾后，是否會經過一些操作自動生成crosstalkmodal 文件夾。如果勾選Alow Modal Models不可以生成么？還是說這不是自動生成的？麻煩哪位大師指點啦！

哦，這個選項，你可以看看幫助文件里面要說沒說
Alow Modal Models是允許將電纜轉化成模式模型，并不是會生成其他的模型
在轉化2D模型時，有兩種方法——集總器件模型和模式模型
集總器件模型——適用于電小，就是將電纜等效成一系列的電阻電容電感；
模式模型——適用于電大部分，將電纜等效成波阻抗和延時。
勾選這個選項之后，將會自動尋找電大部分，轉化成模式模型，電小部分轉換成集總元件
這部分內容叢書上有

非常感謝！我還想問一下，當我在設計工作室中的Results文件夾中建立一個crosstalk文件夾后，是否會經過一些操作自動生成crosstalkmodal 文件夾。還是說需要自己建立crosstalkmodal 文件夾。辛苦大師啦！

這個應該要自己建立的

知道了，多謝！辛苦啦！
