CST MS 中有關circuits的問題
來源：
更新時間：2024-07-30
閱讀：
我模擬兩個線圈感應，一個有激勵，一個沒有。
當兩個線圈都是閉合線圈時，可以感應電流。當副方線圈缺掉一塊，用一個circuit代替，circuit為一個電阻為1歐的支路，此時就無法感應電流。這究竟是為什么？感覺circuit沒有用啊，就像短路了！求高手指點，萬分感謝！

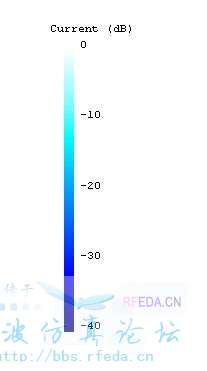

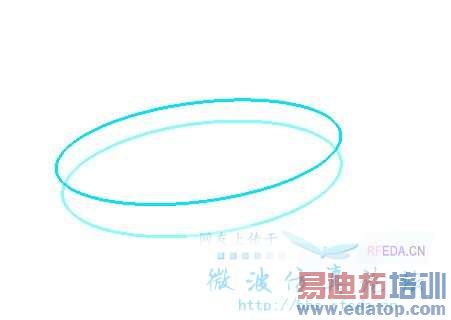

下圖一個是閉合線圈，一個是含有circuit的閉合回路，一個是圖例
感覺circuit沒有用，就像斷路一樣。原帖寫錯了。

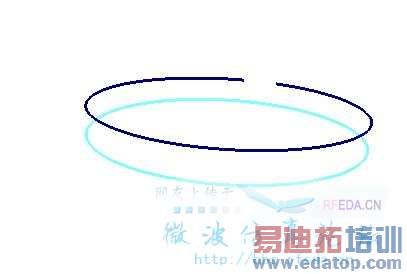

含有circuit時的感應電流
這樣是不行的，circuit的node要連在一個點上，就是說不能有缺口
比如你的wire的兩個點是1和100，那么連接circuit時，1和100要重合，circuit的node一個連接在1，另一個連接在100，這樣就沒問題了
1和100要重合什么意思？是說wire的1和100要相鄰嗎？
circuit只能夠連接在端點上呀，wire中間的點不好連
1和100重合的意思就是坐標值一樣
也就是說circuit只能連接在一個點上
比如你要將一個circuit的node0點連接到wire0的0點，將circuit的node1點連接到wire1的1點，那么就要求wire0的0點和wire1的1點重合
要是還不明白我就弄個模型傳上來，你用的哪個版本？
嗯，好啊。我是2011的版本。謝啦！
我把原來貼子中的缺口用wire from points 補上一段wire，可是電流還是0。是因為原來的圓弧和后來的wire不是聯通的嗎？感覺這個機理沒搞懂
不知怎么，后來電流又流通了。只是測試發現支路電流依舊為零，電流沒經過circuit
