有關CST MWS金屬球的RCS值
小妹初學做金屬球的RCS仿真
請問畫完半徑50cm的PEC 金屬球后CST中該如何設定
Boundary.何種激勵.probe?后處理? 等等…哪些該設定?如何設定?

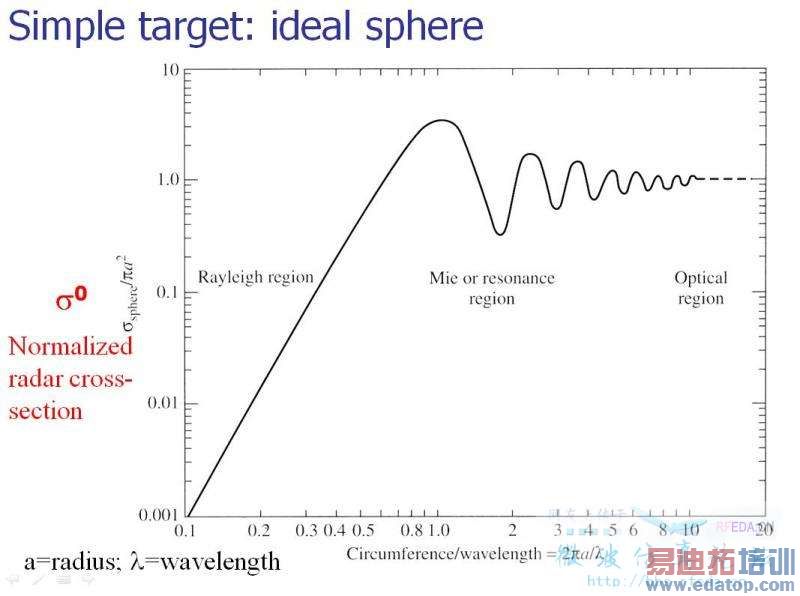

才能得到類似附文件的理論曲線(RCS vs f)
在高頻不會發散趨于直線
請問各位牛人.越詳細越好 感激不盡
Ps.站內牛人提供的金屬球RCS模型分享 下載后不知如何開啟使用 所以懇請各位牛人不吝在教導一下小妹
不是cst不能計算，這個用feko比較好，feko是MOM的
CST的i-solver也是基于積分方程的，可以算這種問題。
乃想掃頻還是想算一個頻點的rcs？
算一個頻點的很簡單，就是把邊界條件設為無限，然后激勵設為平面波，然后Probe設為far field。然后用i-solver算。
掃頻的話理論上也可以像算一個頻點那么算，不過如果用i-solver求解寬頻帶問題可能比較費時間。
乃可以用mie series算一個乃貼的附件里面的那個曲線。
謝謝前面的兩位前輩賜教!!
我想用CST算掃頻的的RCS(目前的活非得要我用CST去仿真)
如果CST能算此模型該怎么設定?請教1樓的前輩
且如果i-solver可以算的話(費時沒關系)
請3樓的前輩教導一下,該如何設定?
PS. 3樓前輩說的邊界條件設無限是指open add space?
Probe設far field是指probe與金屬球的Z軸距離拉遠嗎?還是有別的設定?
不好意思初學有點模糊
If you want to use Transient solver:
The simplest way is to apply the template "Antennas in free space".
The frequency unit is set to "GHz", bouondary conditions: "open add space", background material: "vacuum".
About "probe", you just need to add a "field monitors" which is "farfield/RCS" at specified frequencies.
Finally, regardless using T-slover or I-slover, there are several examples about RCS applications in CST installation folder (if they have been installed already). You'd better review those examples from Help files first.
謝謝5樓的前輩
我目前有參考HELP例子去建模,大體上設定都如您所說一般(只不過我是選small object RCS)
但遇到的問題是
使用farfield/RCS該怎樣去設定?
讓它能直接去掃頻(0GHz20GHz)出來
出來的結果能是RCS vs frequency
然后在高頻的地方不會發散,能夠收斂如附圖所示一般趨于一直線
軟件里有金屬球的rcs例子
謝謝前面的前輩
但小妹參考之后仍無力去仿真讓結果如附圖一般近似于數學推導理論值…
所以才想請教前輩們
I haven't done any research on RCS application, so really have no further suggestion on this topic.
[quote]引用第6樓胡小月于2009-12-16 17:13發表的:
謝謝5樓的前輩
我目前有參考HELP例子去建模,大體上設定都如您所說一般(只不過我是選small object RCS)
但遇到的問題是
使用farfield/RCS該怎樣去設定?
讓它能直接去掃頻(0GHz20GHz)出來
