集總元件如何作為端口？

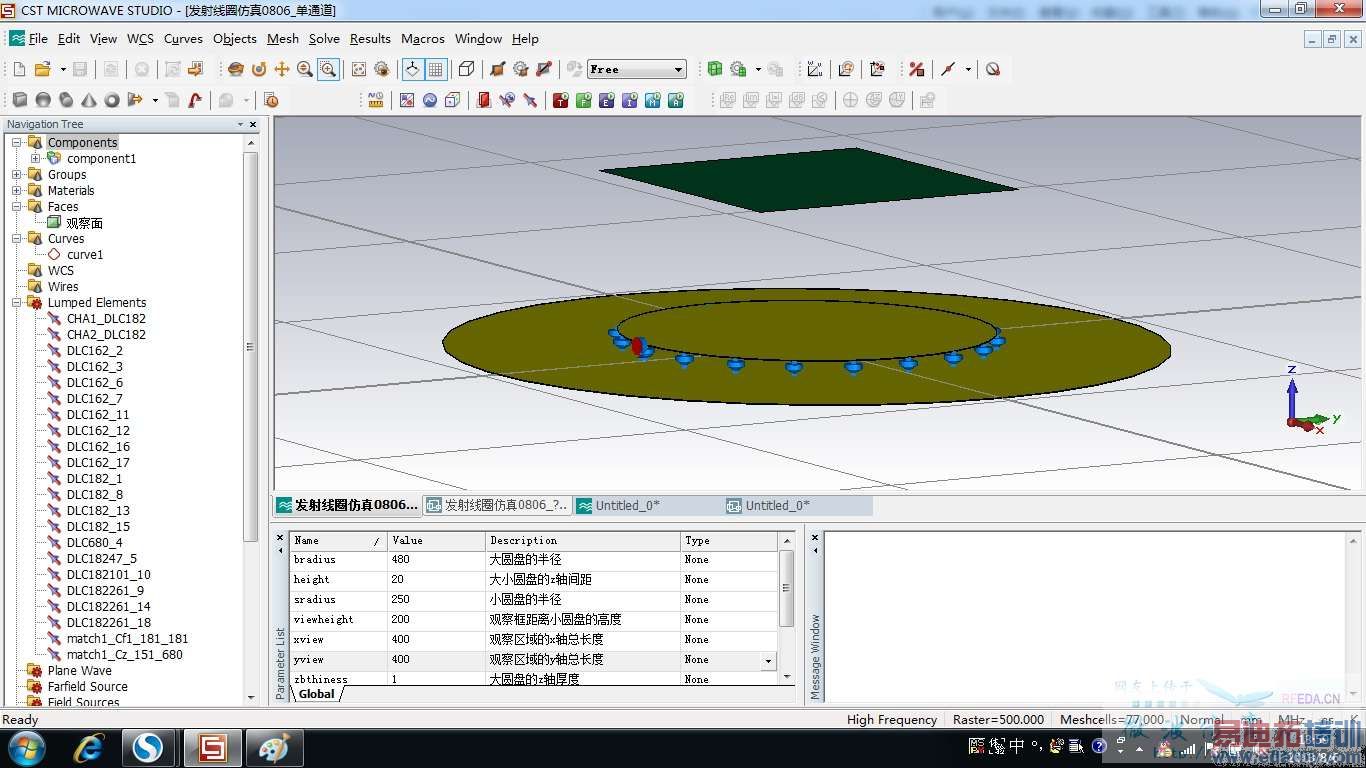

1 如圖,我建立了一個模型,線圈,欲觀察線圈上方的磁場幅值分布情況,藍色的是一個觀察面.(后處理不知道對不對,請高手幫忙檢查).
2 中間的淡藍色lumped elements 是地板和線圈的連接電容
3 建立了一個discrete port, 與port連接的幾個電容是調頻和阻抗匹配網路
問題: 1 作為有LUMPED elements作為匹配網絡仿真時,要如何正確設置端口呢
2 模型中加入lumped elements,有別的方法沒有? HFSS中就是設置體積,然后加RLC邊界條件.
對不起,附件重復了....一樣的,下載一個就可以了.
支持一下自己
@hefang ,支持我一下吧，我只能用HFSS了，
看了你的模型，你可以直接畫個端口，在DS中加入匹配的電感、電容
您的意思是把匹配的部分去掉, 然后再DS中加入匹配??DS的頻率不是比較低嗎?這個是12M多
難道您指的是用SAM技術?
我去試試,您能具體提示一點嗎?
不是SAM，你在MWS中設置了端口，在DS中就能看到相應的引腳，連上匹配的電感、電容就可以了
我幫你弄了個小例子：

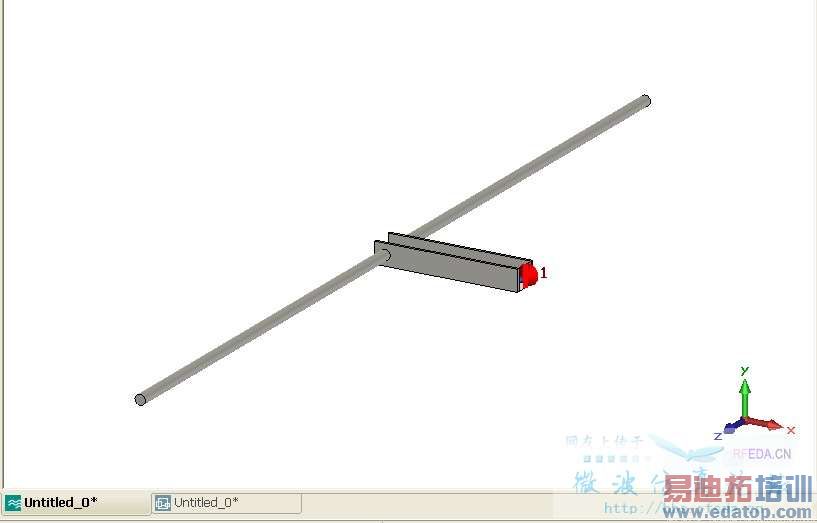

天線如下(諧振點0.8GHz)：

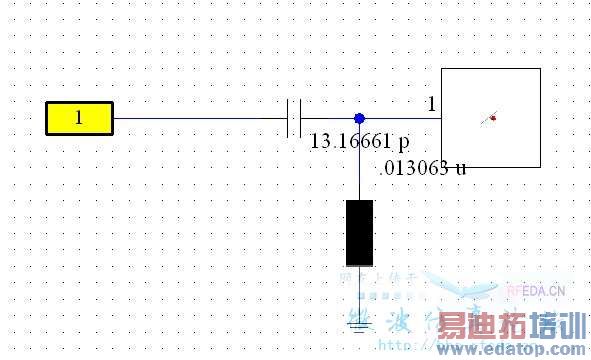

在DS里面加入匹配電路：
讓天線諧振在其他頻點
