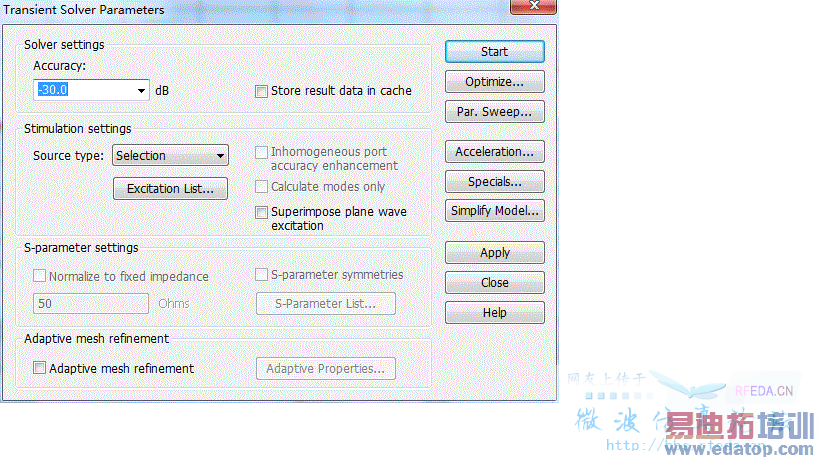

在微波工作室中進行遠場輻射仿真。用了2個開關電源電壓波形，波形時間長度為9.8uS。瞬態仿真設置如下圖

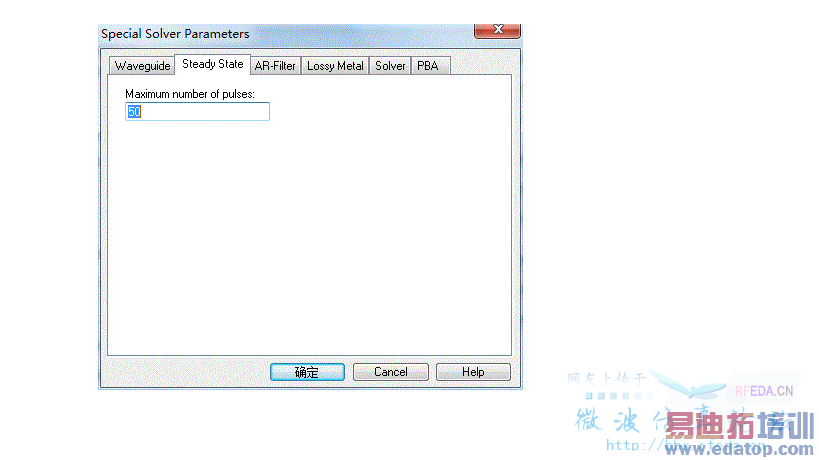

仿真結束的要求應該是能量達到-30dB，或者滿足50個脈沖激勵時間才可以吧。但是仿真結束后我看到1Dresult中的energy沒有達到-30dB，而且時間也是在9.8uS仿真就自動結束了，得出此時的遠場輻射，這是為什么？這中情況得到的輻射結果可信嗎？

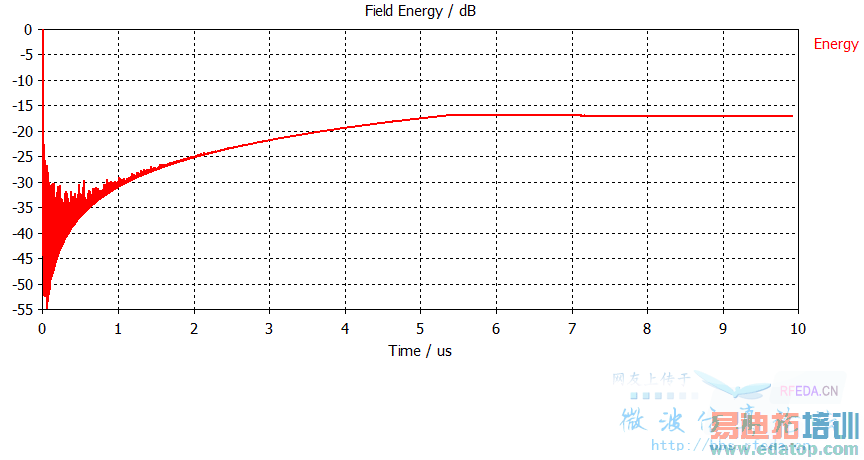

沒見過這樣的能量曲線，
把開關電源電壓波形放上來看下吧

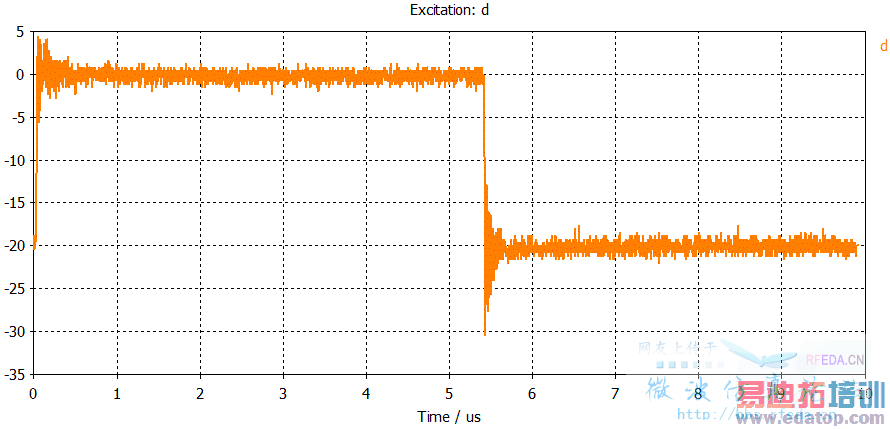

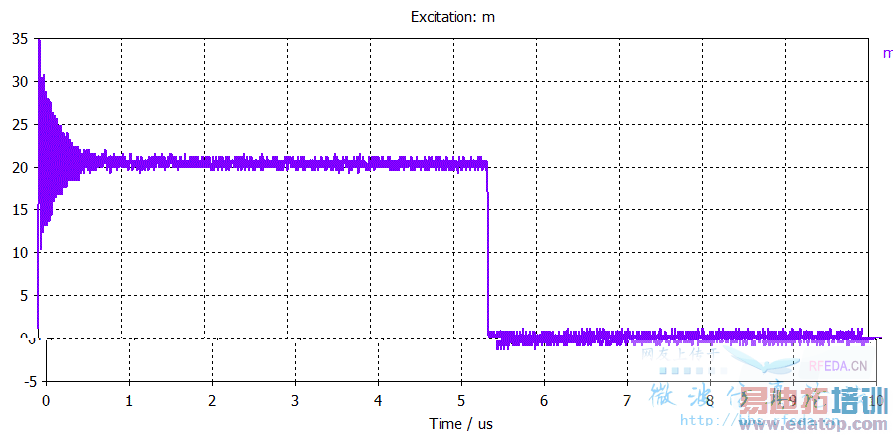

好的，一個是MOSFET的電壓波形，一個是二極管的電壓波形
這是一個周期（9.8us）的電壓波形
energy與你的激勵相關，仿真結束時間為9.8us，激勵在9.8us內不為0
"激勵在9.8us內不為0 " 這句話什么意思？
也就是在9.8us前一直有能量輸入，內部能量怎么可能衰減呢
因為是實測波形，一直有些抖動，這是造成一直有能量輸入的原因吧？那么我是否可以在9.8uS后自己補充一些零點，這時候就沒有能量的輸入了
