CST MWS里面接地該如何設置？
來源：edatop
更新時間：2024-07-07
閱讀：
我要建一個這樣的微帶線模型，微帶線的兩端接電阻，然后電阻再接地
這是我建的模型 5 ，但是不知道怎么接電阻然后接地，麻煩各位高手指點一下
流程：
1.按鍵盤上的M鍵 選擇微帶線一端邊緣的中點
2.再按選面工具 選擇接地板 （即模型中：下面的Solid的上表面）

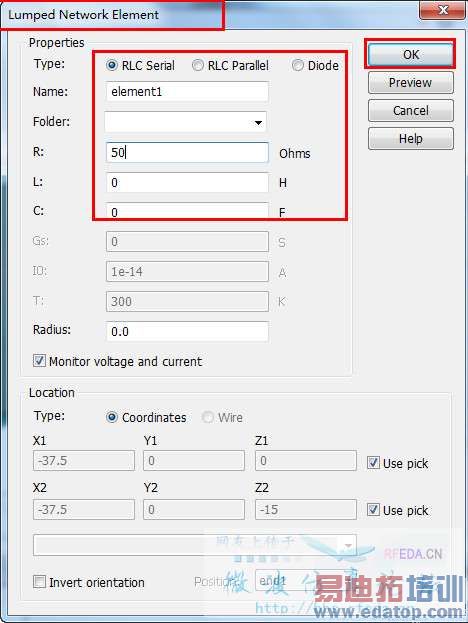

3.在找到 Lumped element 點擊 出現如下界面：
設置R=50 即可完成設置
另一端同理，不再贅述
謝謝您，但是我還有個疑問，我的模型中兩個Solid都是介質板，下面那個不是接地板，這樣接到下面那個Solid上對嗎？？？
