CST MWS貼片天線陣的端口相移與直接建模的疊加結果為何相差很大？
來源：edatop
更新時間：2024-07-07
閱讀：

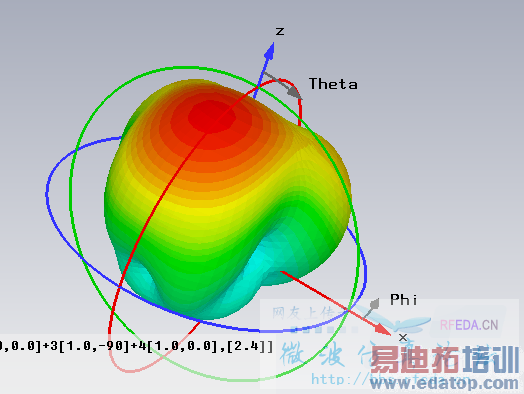

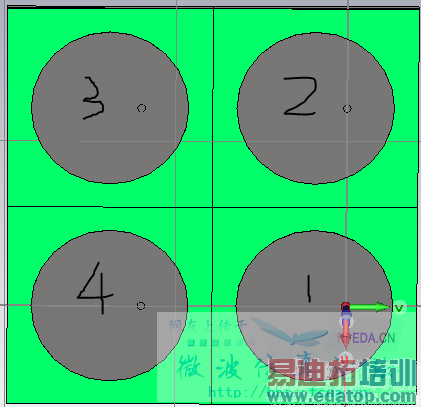

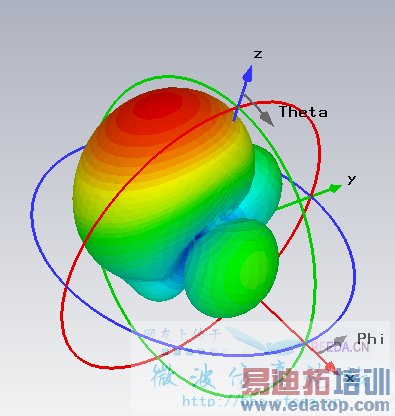

仿真貼片天線陣（4個天線），第一次用單個天線通過result—antenna array 2*2得出來的結果，和第二次直接建4個天線得出來的結果相差很大。只不過第一次是通過端口的相移，第二次是通過“合并結果”出來的。為什么會不一樣呢？？還有，還想請教各位前輩，端口激勵為什么要相移90呢？（1.90deg;，2、4是0deg;，3是-90deg;）
Antenna Array里面計算出來的天線陣列遠場方向圖是不考慮天線陣元間互耦的。
而直接建立陣列模型再通過全波仿真是考慮到天線之間的互耦的
哦哦。。。您是對的。。。不過還想請教一下 為什么四個端口的激勵要有90°的相位偏差呢 ？對電磁場中的相位一直沒有什么概念。。。
相移不是必須的，看你實際的需要，教程中設置相移只是為了讓你知道相移會對天線的方向圖產生影響，為你后面學習相控陣天線，波束掃描有個基礎，這邊你也可以設置任意的相位，觀察天線的方向圖！
哦哦。。。謝謝哈！試了一下 貌似也只是方向圖最大增益的角度發生了偏移。。。
