關于CST MWS仿真艦船RCS的問題
我是用cst仿真艦船rcs的，不知道我問的這個問題算不算比較愚蠢，但真誠請求大家賜教。
假設我要仿真一個長100米，寬25米，高20米的一個簡單艦船模型的RCS，那么我建模的時候是不是必須要以m為單位呢?我簡單仿真了一下，若以mm為單位，仿真時間很短，結果很簡單顯然不對，（我關心的是頻率在3GHZ時的結果）；若以cm為單位結果顯然是復雜了一些，仿真時間也延長了;但是由于我計算機資源限制，若以m為單位，網格數量過大，仿真無法進行。我想知道是不是真的只能用m為單位建模才能得到正確結果?如果是這樣我是不是只能采用并行計算?或者還有其他的方法?或者是我在哪里理解或者設置有誤可能會導致這樣的結果?請求大家幫我分析下，找到問題所在。我現在真的很急。謝謝啦！
理解你的心情，順便說一下，你描述的比較明白。
首先，是這個單位問題。你一定是設置出現了錯誤，因為相同的模型尺寸，相同的頻率范圍，相同的網格和邊界設置，最終仿真的時間和結果肯定是一樣的！除非你在改單位的時候沒改尺寸（就是100m=10000cm=100000mm）。而通過你說的，如果以m為單位幾乎沒法仿真，似乎是這個問題，你檢查一下！
其次是這個用不用m當單位的問題。對于“船”這種物體，如果不用m做單位，在建模的時候會有輸入n個0的情況出現，這是很容易出錯和自己看著看著就暈的，所以長度單位是最好根據你要建模的物體來定，再次重申，單位跟你最后仿真的結果沒有影響！
最后說說你這個問題本身?？雌饋碛胢做單位應該是對的，因為你的模型本身應該也是用m做單位的，而3GHz的頻率對你的船來說，波長太小，這個仿真仿不了應該是正常的。建議你看一下你們的License里是否支持A求解器，用A求解器計算可以做到“多快好省”，如果沒有A退一步看看I求解器，總之，現在CST的MWS中求解器已經幾乎覆蓋了所有的電尺寸，且RCS計算上，A求解器還是比較準確的。
建議看一下我在資料庫上傳的2010版視頻，里面有A求解器的介紹。
非常感謝，你說的很對呢，很切中我的問題，我基本明白了。感激中。。。
我會試一試其他求解器！
什么單位不重要 只要你換算過來就行了。。。
比如mm為單位，那你的100米就該先換算成mm再建模
不過3GHz頻率，波長為0.1米，最大長度為1000個波長。。。我覺得你似乎沒法計算。。。不考慮計算時間問題，你的內存根本無法達到要求。
順便問下A求解器是什么方法為基礎的？我覺得沒有強大的計算機配置，什么求解器都很難解決。當然你用高頻方法之類的也許沒問題。
CST MWS Help關于Asymptotic Solver的說明《Asymptotic Solver Overview》：
An asymptotic computation is an analysis in the frequency domain based on a so called ray-tracing (shooting and bounding rays, SBR) technique. This solver is typically used for scattering or antenna placement computations of electrically very large objects which are difficult to handle by other EM solution methods. The mesh generation is very robust and quite insensitive to the quality of the CAD model.
Please note: The solver currently only supports scattering at PEC objects with vacuum background materials and open boundary conditions.
Areas of application：
monostatic and bistatic scattering computations for electrically very large PEC structures
antenna placement calculations for electrically large structures using farfield sources
very efficient frequency sweep capabilities for imaging applications
calculation of farfields and RCS
structure design by using the optimizer or the parameter sweep
具體的算法原理Advanced Topic里面并沒有提及。
謝謝，我的確忘記了換算。我剛才看了下2010版的介紹，A求解器是高頻近似法。好像的確可以，但是，不知道在哪里能下到2010版啊，再說關于A求解器的簡介似乎也太少了?？赡苁俏业幕A太差呵呵。
下載的部分已經超出論壇討論范圍，小小警告一下。如果你在學校，讓你的導師或者教研室去買Educational License。

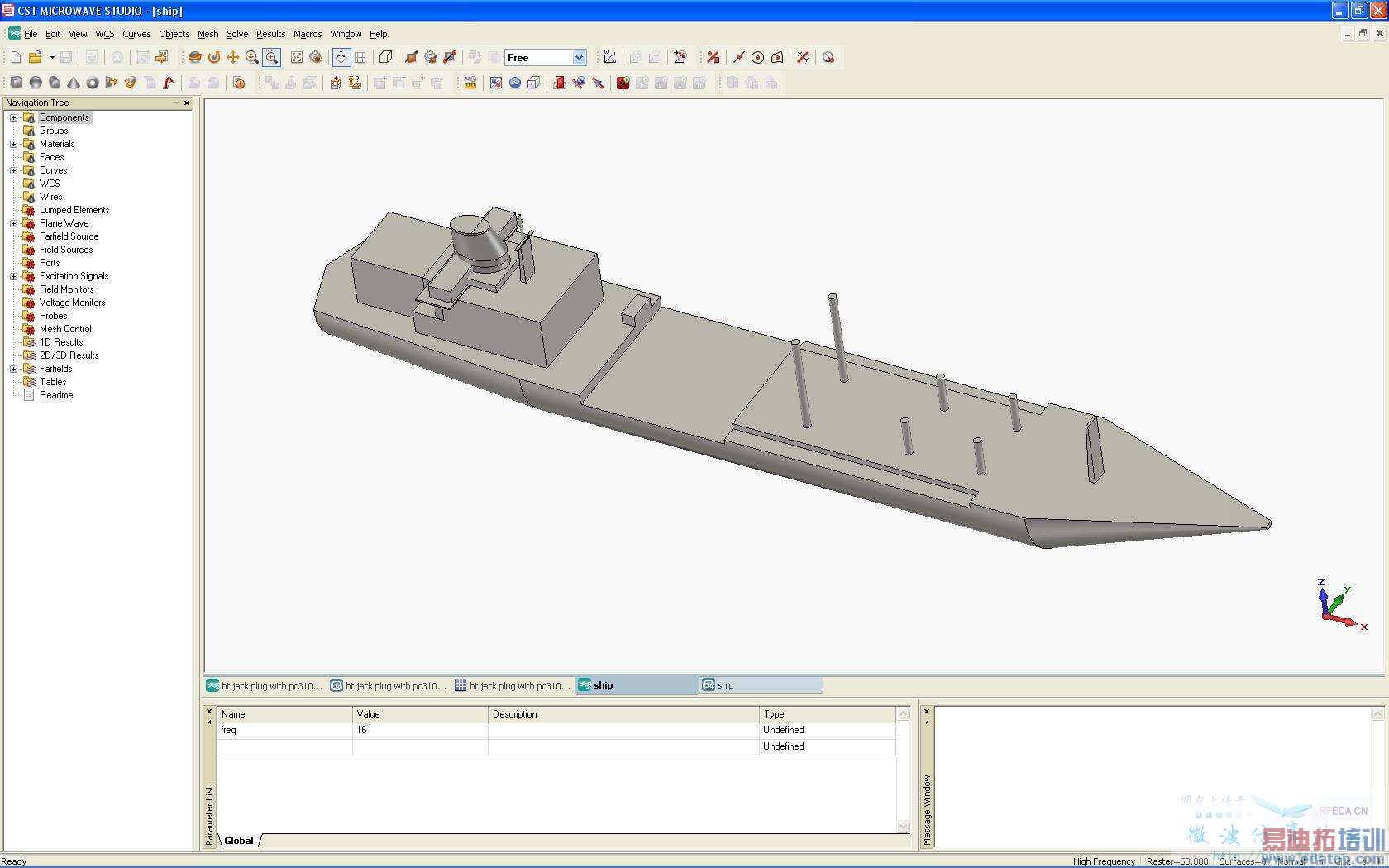

CST MICROWAVE STUDIO 2010 Examples里有4個使用Asymptotic Solver的例子，第三個就是Ship模型。關于Asymptotic Solver的信息確實很少，估計到2011版應該會多一些。
2011版出來我也該畢業了。呵呵，以后會注意的。
