小弟在仿雷擊問題的時候遇到了麻煩，不知道為什么總提示The calculation seems to be unstable！麻煩各位看一看，謝謝了，工程文件在附件里。
這個雷擊信號是美軍標MIL-STD-464A的Component A嗎？
這個的問題主要在于仿真時間太長了，如果雷擊信號到達峰值的時間在10e-8這個量級估計就沒問題了。
是軍標的嚴酷雷擊信號，信號的表達式已經確定了，換的話就不是這個信號了啊。我先試試縮短時間，再跟您交流，多謝了。
縮短時間，雷擊信號也就變了吧。。。
那您的意思是改什么呢？我改了信號峰值到達時間，果然是可以仿了，但信號確實是變了。
我的意思就是你說的“果然可以仿了，但信號確實變了”。。。
不過我看了一篇文章，從論壇上找的，人家就用的軍標上的信號，不知道是怎么辦到的。
這是用的MS工作室。
TLM+Mesh Lumping+Compact Model，這是個非常適合MS來做的問題。
多謝指導，不知道您知不知道在MS工作室里怎么看3D結果的剖面圖。

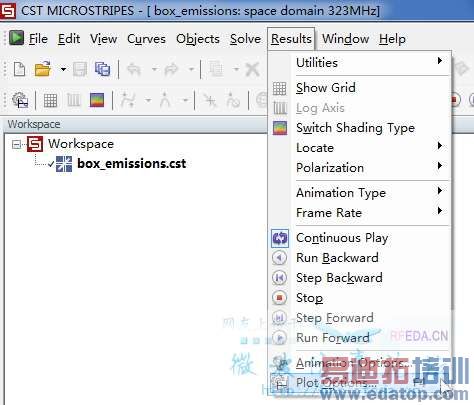

首先，選擇Plot Options

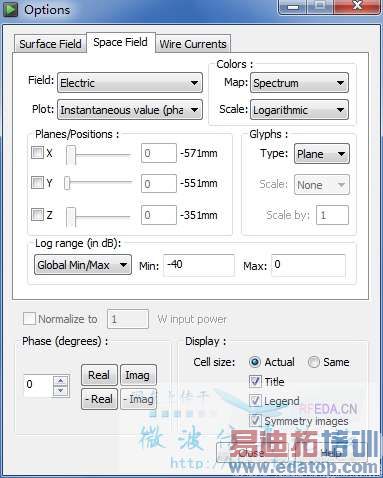

然后在打開的對話框里選擇你需要的就行了～
