CST MWS螺旋天線網格劃分問題
出現“XXX mesh cells are represented in staircase mode and have been filled with PEC‘’，而且數目不少，在270個左右。加密網格試過了，有時候mesh cells反而更多了，局部加密還不會用。
頻率是1-5GHz，希望在2.45GHz下S11小于10dB，硬著頭皮往下跑了跑，提示未收斂，S11都是正值，正80多.....
初學CST，求大神們幫忙啊.....
S11是小于-10dB
局部加密：選中你想要加密的物體，右擊----local mesh properties
具體可以參考

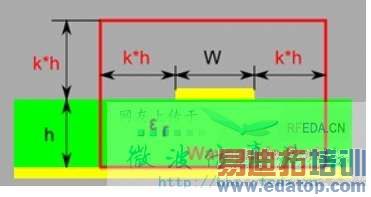

波端口設置，必須滿足圖片所示多個w/h的關系，詳見幫助文件。
網格PEC替代問題不大，進一步加密網格即可。
你好，k=w/h是么？
你的模型我試了下 是CC的問題 共偵測到284個CC單元，有兩種解決途徑
1. 硬件資源滿足的前提下 可以直接通過加密網格解決
2. 可以通過加密局部網格來實現，可以加密介質板上方有螺旋線的區域
你好，k=w/h是么？
你好，加密到多少合適呢，我原先采用自適應網格加密，網格數都到1300w了還是能量不收斂。
k是一個端口的擴展系數
試了下，將端口改大應該沒問題了。建議頻率范圍0-5GHz
另外，你的網格還是不夠密，有些網格被PEC填充，但問題不大，不最求非常精確的仿真時沒問題的
