CST MWS參照文獻仿真結果卻差很遠

參照了一篇文獻仿真，可是結果卻和文獻差的很遠，也很奇怪，建模上應該也不會有問題，不知道問題出在哪里
本來端口的阻抗應該是50歐姆左右，仿出來卻是100多歐姆
請教各位大神們，能不能幫我看看呢
文獻和模型文件我都上傳了
在此多謝了

很簡單的原因：端口模式錯誤。

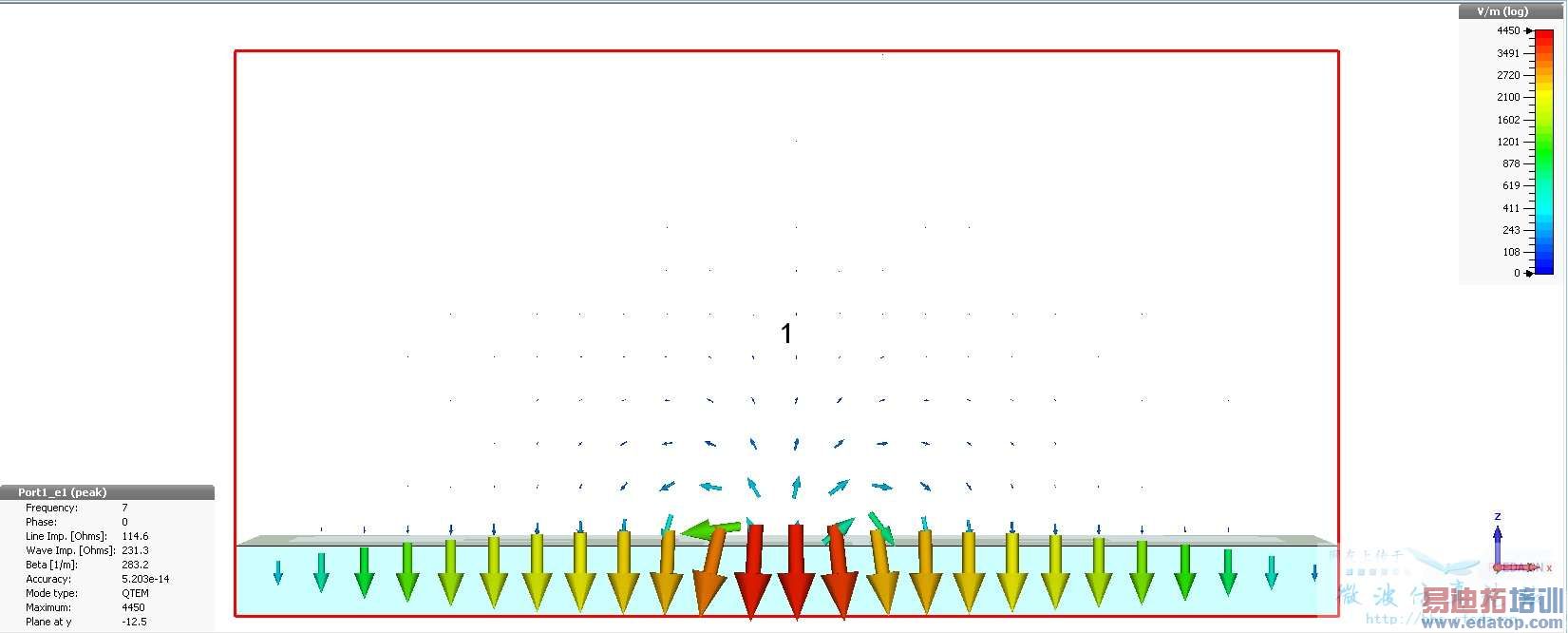

原先模型的波導端口不知道是怎么建的，端口模式不正確：

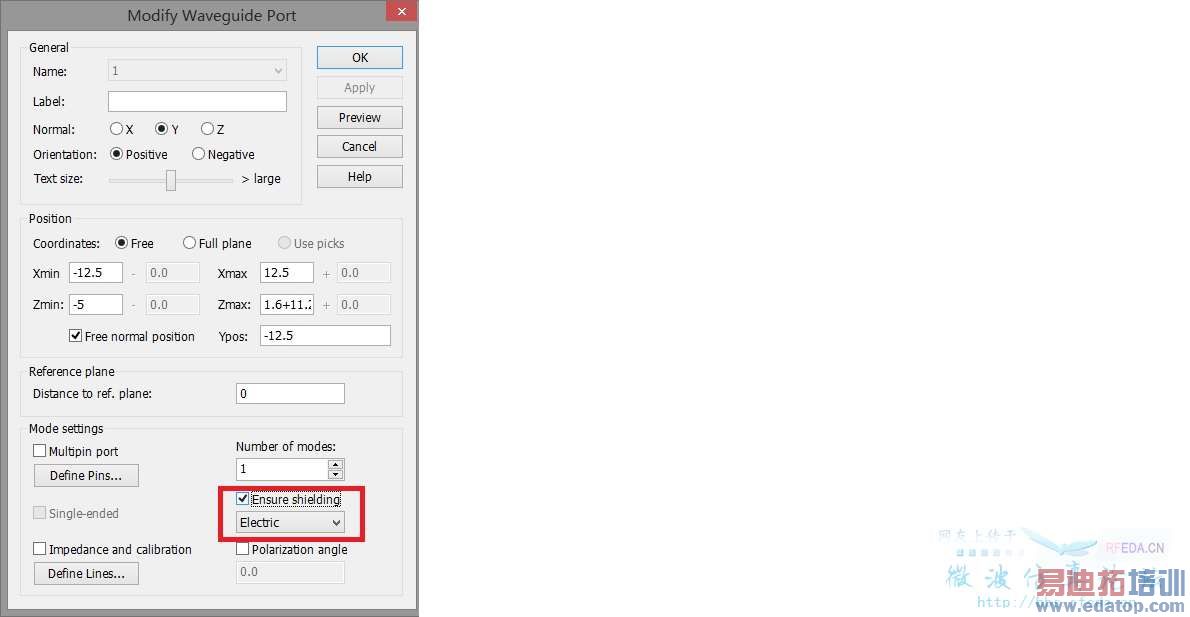

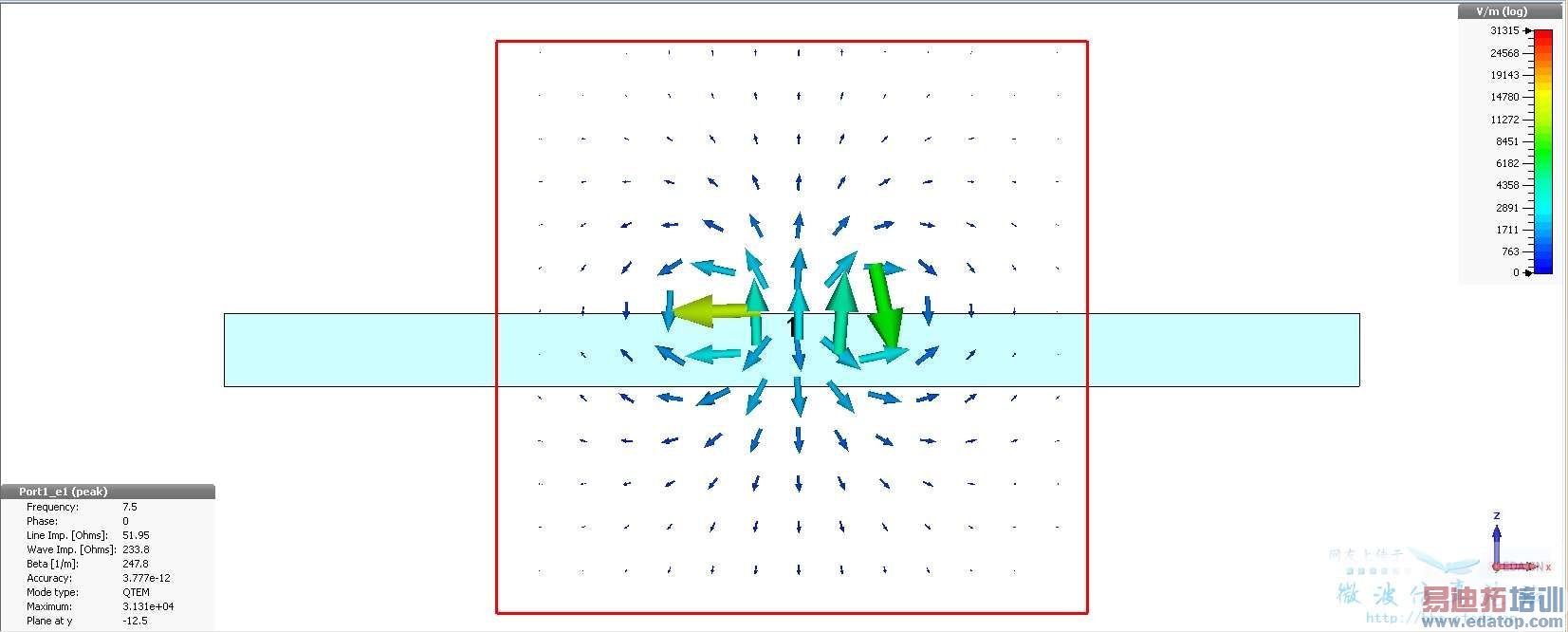

重新創建波導端口，得到的端口模式：

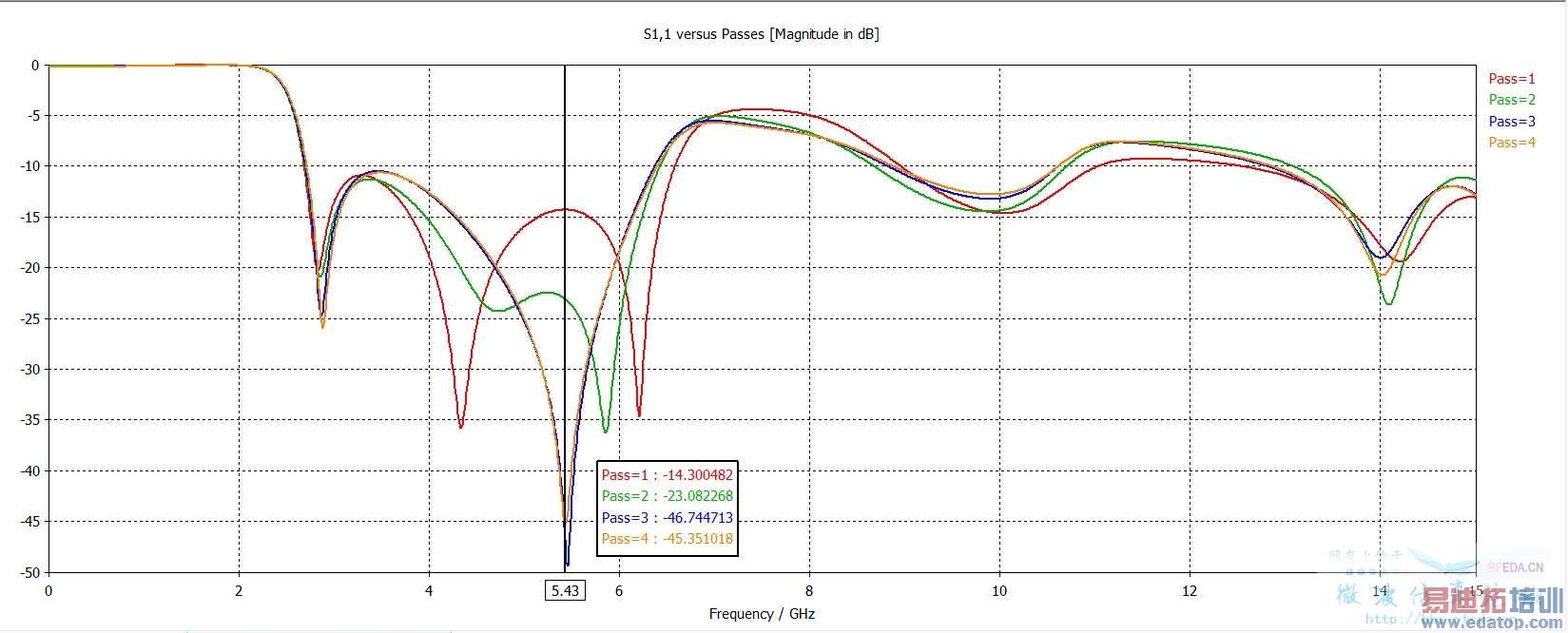

網格優化的結果：



優化后的網格視圖：

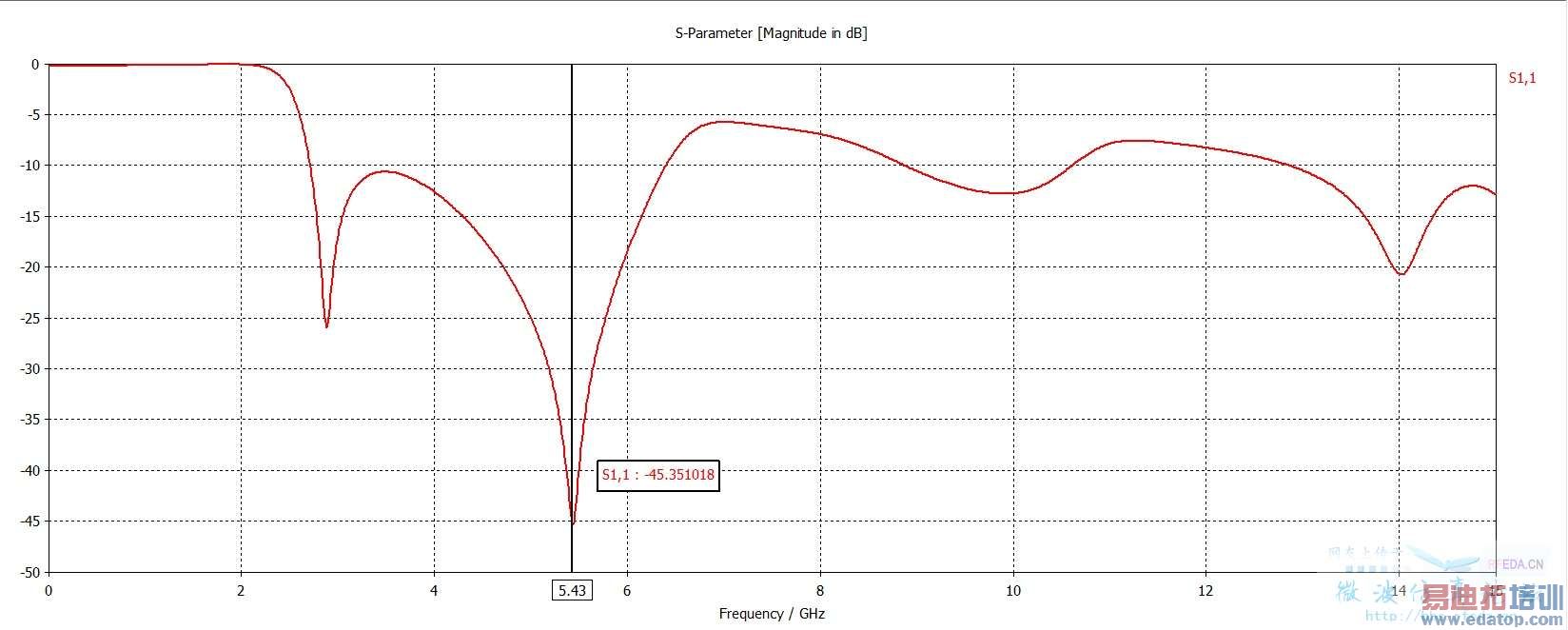

最后的S11：


勾去掉。
大神都答復了，補償一下混點分。

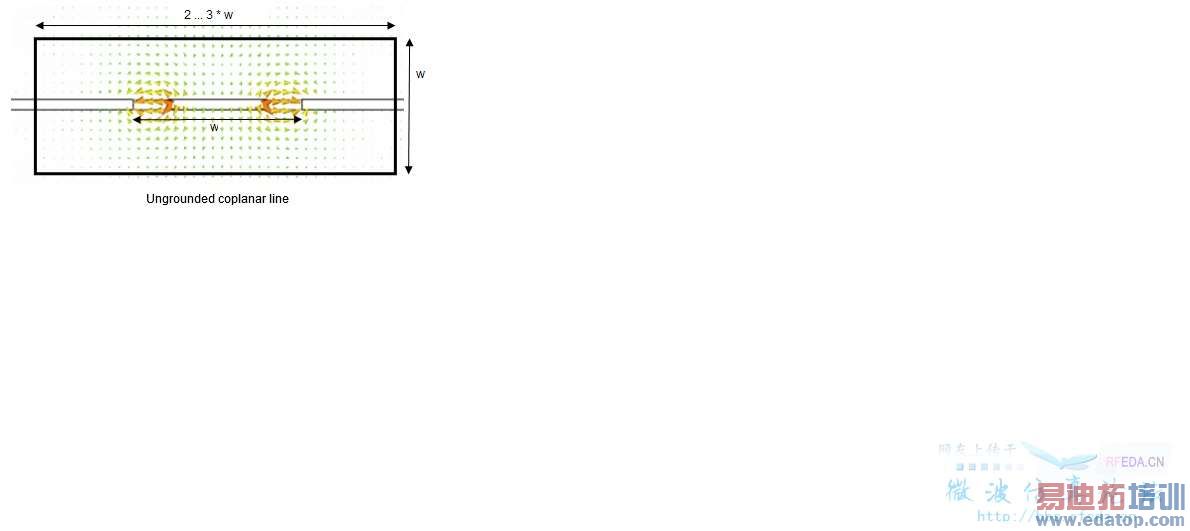

共面波導的端口設置見幫助文件。
