HFSS FullBook中的Bowtie天線的疑問
1 模型建立過程中，在敷銅層上將Bowtie的兩個臂剪掉是為什么？
2 減的同時還勾選了clone tool objects before subtracting ，我的理解是這樣不是等于沒有減么？
3 邊界條件方面：為什么給整個敷銅層都加上有限傳導邊界？
4 饋電縫隙為什么不需要指定材料？（文中也沒有具體說明，我理解的就是沒定義饋電縫隙的材料）
因?yàn)橹皩?duì)于Bowtie天線的形狀概念停留在兩個三角形貼片上
所以對例子中的這樣的操作不是很理解
目前就這些問題 隨時補充
請指點。
可憐
沒人答
算了
我來 回答一下
1 我沒看到具體的模型，不知道你說的剪掉是什么意思
2. 勾選 clone bofore substracting意思是被減數減去減數的同時，再把減數復制一份
3.敷銅層的銅本身的電導率就是有限的，所以設置為有限點到，其實也可以設置pec，仿真結果會和實際稍微差一些，但是仿真的快
4 第四條等看到full——book后再坐解答
你好 首先感謝你前面的解答
我的那份關于本例子的文檔上傳不了 而且我又發不了帶鏈接的帖子
你不嫌麻煩的話可以在本站找“hfss中文實例教程[260-281 CPW(共面波導)饋電蝶形天線]full book v10 ”的帖子
如果你有時間可以看一下 就知道我問的是啥了
謝謝！
饋電縫隙那兒應該是端口，端口是模擬波的進出，天線實際上那里就是沒有材料的

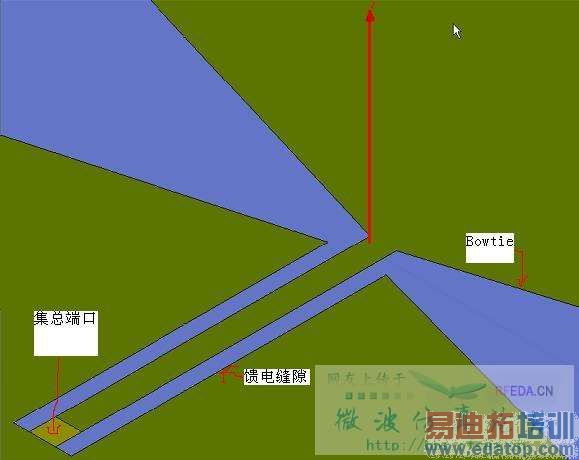

試著上傳圖片
看看原來的文檔能不能傳上去
終于成功了
不容易啊
文中先是建立基板 然后敷銅層 材料設為銅
下面接著建了多邊形（Bowtie）和矩形（饋電縫隙）將這兩個合并 名字仍為Bowtie
然后從敷銅層減去了上面合并后的Bowtie不過此處勾選了clone tool objects before subtracting
我的問題之一：從定義了材料的敷銅層上減去沒有定義材料的Bowtie，那么這個裁剪下來的Bowtie是否仍是未定義材料呢？ 如果是的話 是不是就與實際情況不符呢？
希望有人來解答。
好吧
再人工頂一次
如果還沒人做過這個方面的東西
我就放棄
從定義了材料的敷銅層上減去沒有定義材料的Bowtie，那么這個裁剪下來的Bowtie是否仍是未定義材料呢？
仍然是原來的材料特性，如果它的材料屬性不是not assignd，那就應該是默認值vacuum（如果你沒有改變默認值的話）
