HFSS fullbook中第一個例子UHF探針天線中的問題.
來源：edatop
更新時間：2024-10-05
閱讀：
我按照fullbook中的步驟一步步來，模擬了第一個實例，出現了幾個問題
1)HFSS出現warning說兩個邊界條件重疊，具體見圖，可我的確是按照書上的步驟來，而且rad1和gnd_plane的邊界應該是“相鄰著”，沒有重疊才對啊。
2)模擬出來的結果數據和遠區場覆蓋圖與書上不同，截圖如下

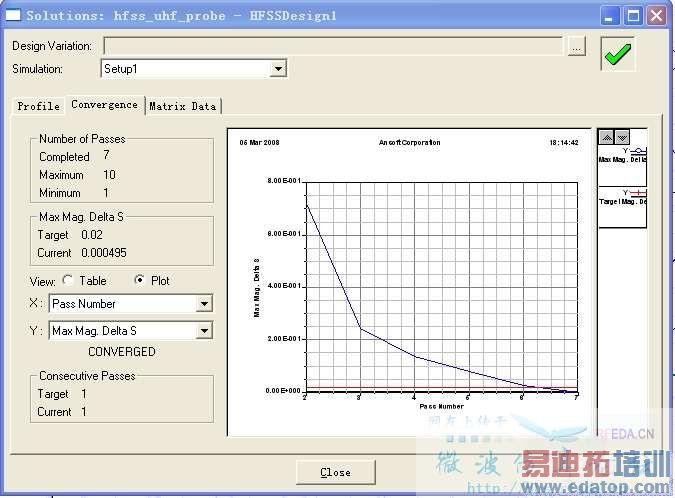

“收斂情況”圖不同
終端S參數圖形相同，不過在Report Type:中無Terminal S Parameters 選項，只有Terminal Solution Data選項，選了這個，做出相同的圖來，不知為何
遠區場覆蓋圖不同，曲線外形大致相同，但參數的大小不同
本人剛看完fullbook，新人一名，請高手給予解答一下，謝謝了
自己頂起來
我還有個疑問，即使連續用相同的模型和激勵等外部條件進行模擬，兩次結果也不是完全一樣的吧？！
關于重疊問題，那是書上的一個小錯誤，你在設置輻射邊界時候，不要把airbox的底面選進去就行了
那是不是只要建模時候的條件一樣，每次仿真出來的結果都是完全一樣的？！
同意第二條！
