耦合帶狀線
來源：edatop
更新時間：2024-10-05
閱讀：

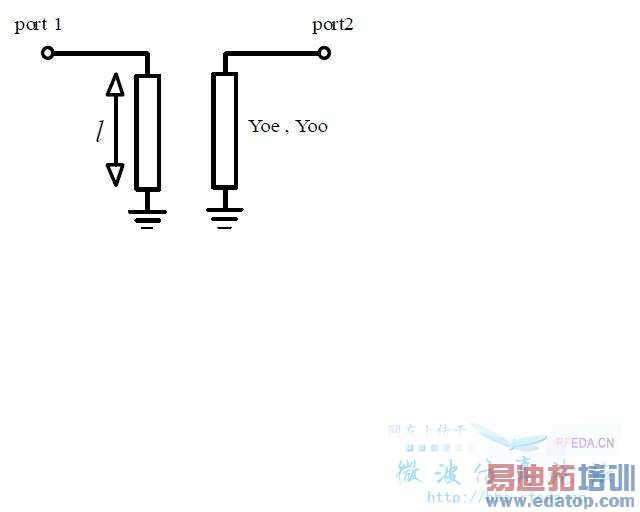

如圖所示的兩條傳輸線，j通過奇偶模理論，算出它們的自電感是0.46nH,它們之間相互耦合的電感為146nH，（在5.3GHz時）采用的是帶狀線，介質厚度為0.26mm，相對介電常數為7.8，線寬為0.1mm，線間距為0.4mm，線長為1.18mm。別人說耦合沒有這么大，我也感覺有點大，大家討論一下，到底這個耦合量有多大？怎樣算或者仿真才是合理的？ 對于多條傳輸線耦合是不是就是兩條傳輸線耦合的疊加？
我看到的文獻都沒有用自電感和互電感分析耦合帶狀線的。都是用奇偶模特性阻抗（或特性導納，如圖）來描述的，耦合系數k=(Z0e-Z0o)/(Z0e+Z0o)
