微波吸收負載在HFSS中怎么仿真？

主要是吸收負載的電參數是什么？謝謝指教！

就是匹配負載，一般用50歐負載即可

個人想法:
我以前也做過幾次的負載的仿真,方法也很多.大體上我主要是這樣做的
1)當做頻帶很小的負載的時候,我經常用設置阻抗邊界的辦法來實現,方法也很簡單,我們把阻抗值設置為變量,然后通過參數掃描,觀察其駐波的變化,我以前做過可以把他控制在1.05以下,這是很好的方法.
2)仿真負載的辦法.我們可以通過改變材料的介電常數和損耗正切值的辦法來做匹配負載.也許在現實中找不到這樣的材料,但是在仿真中我們可以這樣用.
3)利用PML邊界也可以做匹配負載.這種辦法我也用過.
以上三種辦法我認為第二個辦法是最好的.樓主可以自己去嘗試下.

PML是很理想的情況,事實上如果不考慮偶合的時候是可以用的,但是我們的吸波材料不可能完全吸收,而且頻率不一樣 吸收的效果是不一樣的!
你最好設置多層介質.使用不一樣的顛倒率和介電常數,可以很好的模擬現實的吸波效果

謝謝各位啦！我也試著做了點仿真，發現好像傳導率的大小對結果影響比較大，想想平時用的負載大都摻雜了碳粉，不知是不是主要為了改善傳導率呢？還有一種常用的負載材料叫羰基鐵，不知各位聽說過沒有？這種材料有沒有什么固定的電參數阿？我只知道氮化鉭在HFSS中是有的。

羰基鐵的電磁參數：介電常數30，磁損耗0.53，這也是別人給我的，僅供參考哈
哪位有大俠知道氮化鉭的參數啊

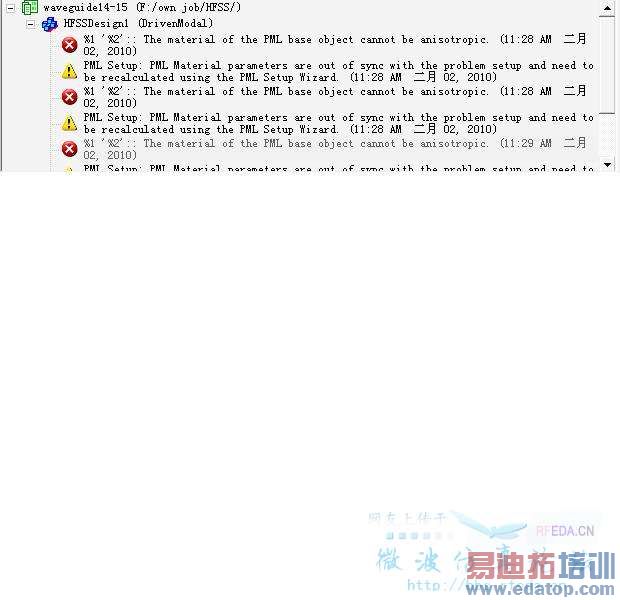

我在仿真波導吸收負載時設置PML邊界中經常出現這樣的錯誤，請教高手應該怎么修改啊
