HFSS端口的尺寸設計

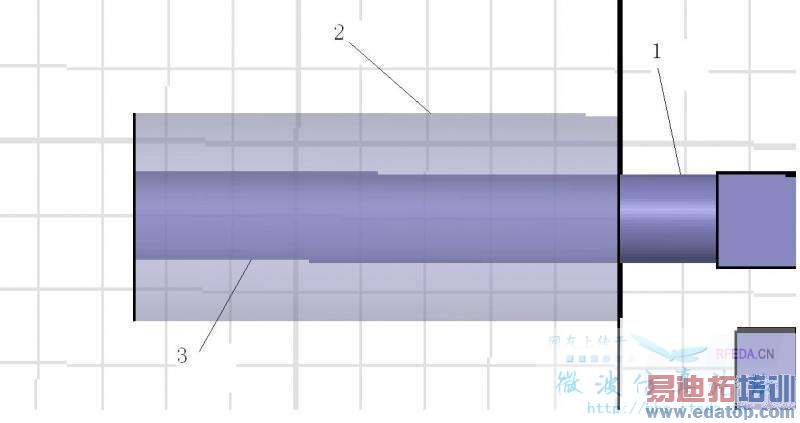

小弟最近在學習畫微帶，請問各位大蝦端口的尺寸是不是有要求的，是不是要按端口對應的Ohm數大小算的?。?br />還有圖中1與2，3的長度比例，半徑有沒有什么要求？
本人是菜鳥，還望各位高手不吝賜教啊

看起來貌似一個同軸線？那樣的話，外圓柱半徑與內圓柱半徑之比應為2.3左右，等效于50歐姆阻抗。
講傳輸線的書上基本都有這個的。

這不是微帶，是同軸。
補充一下LS的，外圓柱材料設置成真空，內圓柱材料設置為PEC，外圓柱半徑與內圓柱半徑之比應為2.3左右，就等效為50Ohm的同軸線
說得不對請指正

謝謝LS的回答，這個是微帶用到的端口，教程也都是按你的說法畫的，我主要是想知道這幾個的長度有沒有什么要求，希望高手能不吝賜教

長度沒有要求

謝謝你的回答

學習到了，謝謝大家。
