設計雙頻倒F天線，波端口與同軸線饋電出錯
來源：edatop
更新時間：2024-09-28
閱讀：
設計雙頻倒F天線，波端口饋電，analysis時出錯：port refinement,process abc3d:port "waveport1"is incorrectly set up.a port must have a non-existentmaterial on one side.Both "box2" and "box1"exist.（注：box2即做天線都要設置的大盒子外環境，通常設置radiation；box1即我設計的Copper貼片下面的基質）

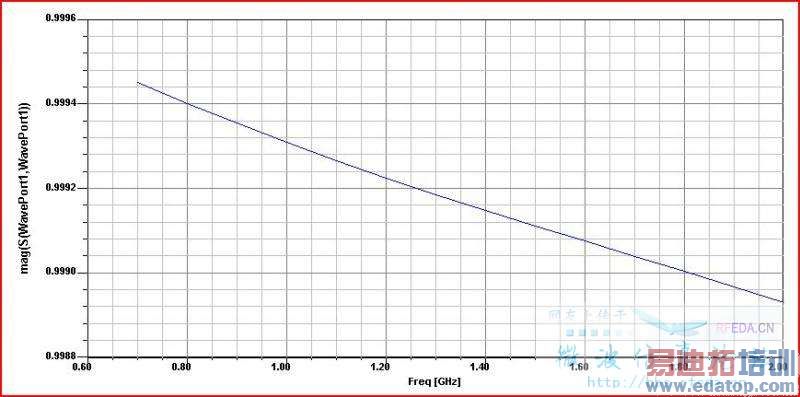

畫出同軸線進行饋電時，S11結果如附件圖。 我
先自己頂下啊
