折疊偶極子RFID天線饋電端口設置

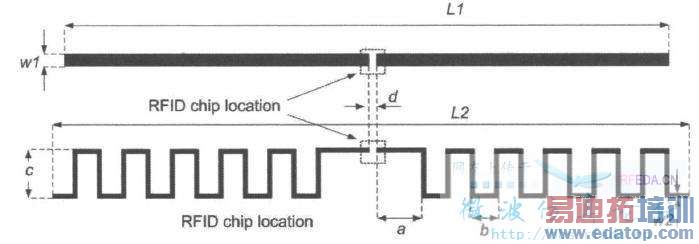

我想用HFSS仿真一個現在用的較多的折疊偶極子RFID天線，但是那個端口怎么設置呢，求教一下大家，天線形式見下圖。如果能給出HFSS和designer的設置方式那就最好啦！謝謝。（因為在designer中天線上層的銅皮是有厚度的，所以不能用edge port里面的strip
port）

在天線饋電端口畫一矩形片,設置為LUMPEDPORT,阻抗設置為和芯片阻抗就ok了

1樓說的對，也可以自己設置一個同軸，用波導饋電
實際效果基本一致

謝謝大家，我發現以前有幾個這方面問題討論的帖子，只是現在還不清楚的designer里面怎么設置端口（考慮銅皮厚度），本來想做一個對比的（HFSS和designer）

不是說需要什么差分端口的么

在Planar EM中設置兩個端口，與HFSS類似，在Port excitation里可以編輯端口內阻，采用與芯片輸入阻抗共軛匹配的阻抗即可。

用HFSS時,端口的源阻抗應該是芯片的阻抗,而不是共軛匹配的阻抗.
如芯片的阻抗是:Rc-jXc, 端口阻抗就設為這個值,那么仿真出來后,你會發現,正好當天線輸入阻抗是Rc+jXc時,天線的接受功率和輻射功率是最大的. 當你端口阻抗設為共軛的值Rc+jXc時,當天線輸入阻抗是Rc-jXc時,天線的接受功率和輻射功率是最大的. 這個跟理論里面,共軛匹配時,負載接受功率最大是相符的.

但是在HFSS仿真過程中，天線的輸入阻抗必須是Rc+jXc，為了能夠很好看到天線的S11，一般還是將源阻抗設為Rc+jXc。這樣才能夠很好的找到所需要的阻抗值。個人意見

請問有阻抗是:Rc+jXc的標簽芯片嗎？能不能給我介紹一種，先謝了
