HFSS10.0中文手冊上超高頻探針天線的例子問題

這兩天一直被這個問題給困擾，希望大家能幫忙！HFSS中文手冊10.0關于uhf_probe的例子，在做到端口設置這一塊時出現了問題，就是點Assign---waveport的時候，按理說應該談出一個port1的對話框，可我不是，彈出的是這樣一個對話框，怎么回事呢？以前提過這樣的問題，但是沒能得到解決，今天在本站看見有人把例子全做完了，也下載下來了看了下，發現和我做的一樣啊，怎么他的可以設置正常的波端口，我的就不行呢？搞不懂了。希望高手能指點一下，感謝了

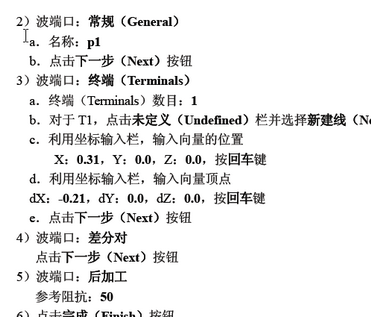

HFSS中文手冊中的例子----超高頻探針天線，按照例子做的時候碰到了一點小問題，就是在做到波端口設置的時候，積分線怎么也弄不起來，沒有NEW Line選項，可例子上說有，并畫了幾分線，為什么我不行呢？希望各位大俠幫忙！下面附上圖

如果v11就是不行。

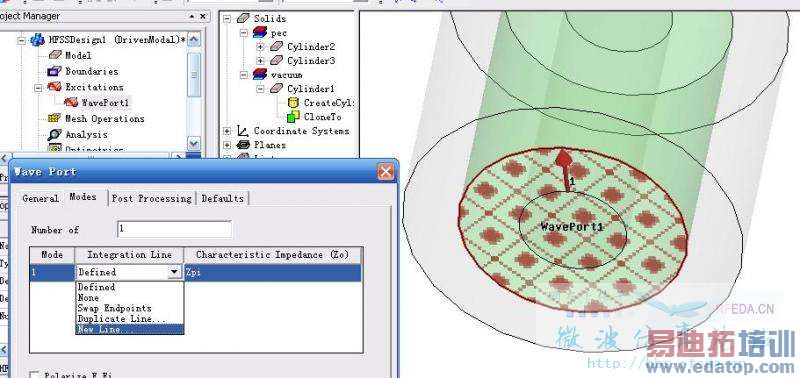

可以阿，如下圖所示，你用的是HFSS11嗎？






HFSS10.0，難道是版本的問題？不是吧，手冊上也是10.0版本啊

你發的圖片看不見啊

圖片怎么發？
不是附件就可以了嗎？

請用jpg檔附件上傳,一般都可以,但最好不要有中文路徑及檔名.

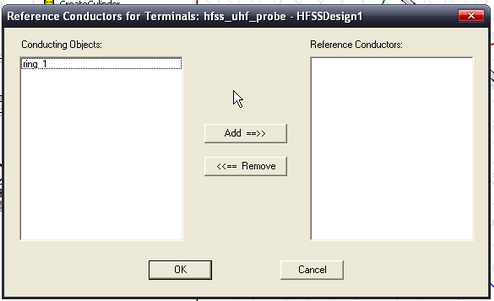

我點ASSIGN-WAVEPORT的時候出現的是這樣的對話框，搞不懂






你在hfss中的solve model 中選為第一個選項就可以 設置積分限了
