貼片天線HFSS設計模型求鑒定

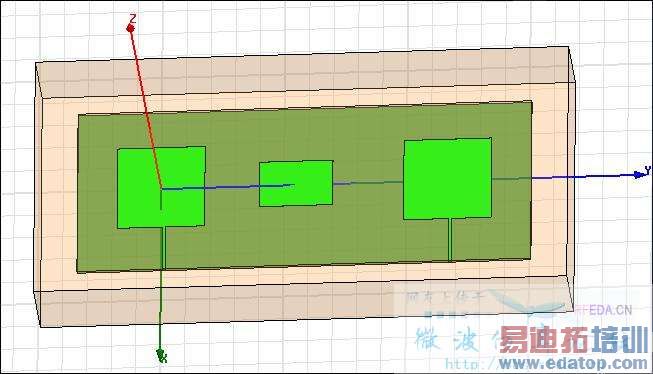

畢設要求做應用于MIMO系統的天線，周圍用HFSS的人挺少的，我一直處在自己摸索階段，照著網上的一些實例做了個最簡單的模型。在一塊介質基片上有兩個方形貼片的天線，由兩條微帶線分別饋電。下面是我截的圖
因為我對HFSS的應用還不熟，現在臨近畢設答辯了，可我還不知道做的模型是不是正確。我把模型發上來，希望版上的各位熟悉HFSS的幫我看下，提出些你們的意見，非常感謝

問幾個比較白的問題：
1、兩個天線單元在同一個空氣盒中時兩個饋電端口需要做什么不同的設置嗎？
2、3D遠場圖和輻射方向圖什么的是兩個天線分開看的還是合在一起看的？
3、它們間的互偶用什么參數來看的啊，是S21嗎？
各位有了解的嗎？

1 2 可以一起回答
如果你想看其中一個 就在edit source里面講該天線的端口輸入設置為1 另外一個設置為0 默認就是這種狀態
如果想看兩個天線合成方向圖 在edit source里面都天線的端口都設置成1 當然他們的相位可以設置成任意的值 看你自己的要求
互耦 就是看s21

非常感謝faintt的指點，呵呵。
還有一問題，我仿真的一個單貼片天線中心頻率為1.85GHZ，介質的Er=4.6,H=1.6mm，金屬層的厚度0.035mm，方形貼片的長寬均為35.70mm，側饋的微帶線寬為1.27mm。
仿真的結果增益才0.5dB左右，看別的貼片天線的增益都不止這么點，有沒什么方法能讓增益變大呢？通過改變參數還是改變天線的形狀呢？

那你看你天線的方向性系數是多少？匹配做好了嗎？可能天線本身方向性系數很大，但是饋電端口回波損耗太大了，導致天線增益很低

方向性系數是看DirTotal(dB)的吧，最大的地方有4.5dB左右。
天線的圖就是3樓帖的，沒有用阻抗變換器。
仿真出來在中心頻率的時候VSWR=1.06，S11=-31.04dB，lumpPort=47.5+1.37deg，這樣能算匹配做好了嗎？為什么增益會這么低呢？

我根據你的尺寸仿真了一下，天線的增益至少有6.9dB，不知道你是不是設置有問題，你的饋線長度多少？我的回波損耗倒是沒有你的小。

回reedick：我的天線饋電長度是1/4波長18.9mm。可能因為我按照優化出來的饋線寬度1.2687918019392mm直接分析的，太精確了，所以回波損耗比較小。

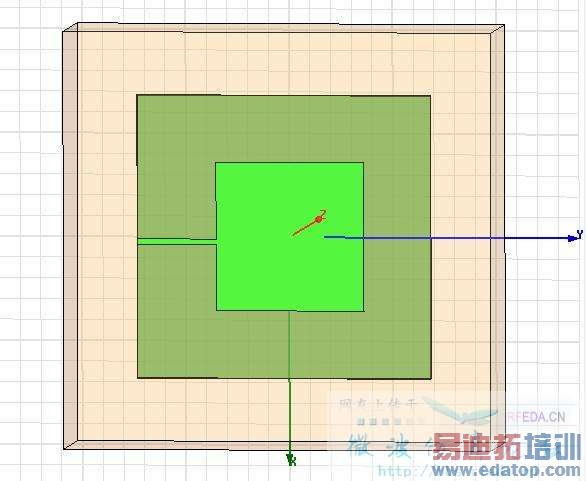

看增益是不是可以按照3D增益圖的最大值來看啊？我把單貼片的模型貼上來了，你看看整個模型和你設置的一樣嗎？

是端口設得不對。看看這個。是別人的，也是在這個論壇上下的。不過我忘了是誰了。

謝謝wwwjjjsss，我把端口再設大些試試，有結果了再發上來。^_^
