請問HFSS可以看最大增益頻率曲線嗎？,如果可以，應該怎么操作？聽說好像不行，但是CST是可以的，小弟亟盼回復！謝謝大家！
可以看。建立遠場矩形圖，然后設定頻率主掃，theta和phi設為最大輻射方向，然后Y設為gaintotal
遠場結果 天線參數 里面有一個 peakgain
把x設置成頻率主掃就可以了
回復wzbdlmu：
你好，請問heta和phi設為最大輻射方向設為多少度？謝謝
這個得看你的天線結構是怎么擺放的，以及主瓣的方向，因不同情況而變。
比如垂直于Z軸的端射陣，應取theta=90,phi=90
謝謝joabery.我試試

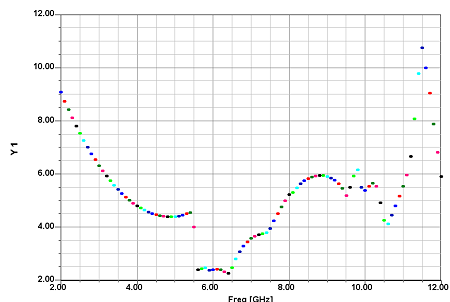

回復hgc1979：我按你的方法畫出來是這樣，對嗎？謝謝
