E面金屬膜片濾波器的HFSS仿真

請問這種濾波器的端口和激勵怎么設啊

哪位大俠幫幫忙，不甚感激……

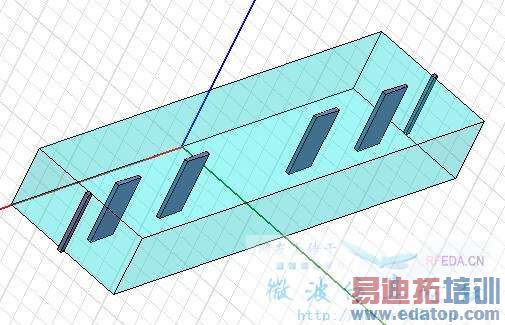

空氣盒再拉長一點

外面是個波導，我設置了側面四個面是理想導體，不知道加什么樣的激勵，有經驗的幫幫忙啊

波導加長　　　輸入輸出面設成波導端口不就行了

波導要加長，在波導的輸出輸入面選擇平面，加wave port

樓上兩位正解，謝謝了

金屬濾波器的輸入輸出端設定為waveport端口，端口設置中的積分線沿著電場最強的方向設置。
在仿真中，為了使waveport激勵的能量有效潰入濾波器中，需要拉長波導，具體的數值在我仿真過程中應該在0.5-1個波長之間就可以滿足仿真要求了。
