Solution Data里的Matrix圖表表示什么意思呢？附圖

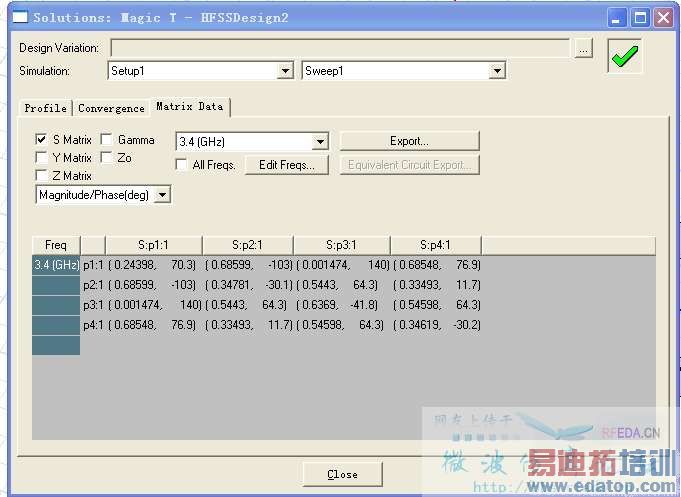

第一個圖是我做的魔T例子的Matrix圖表

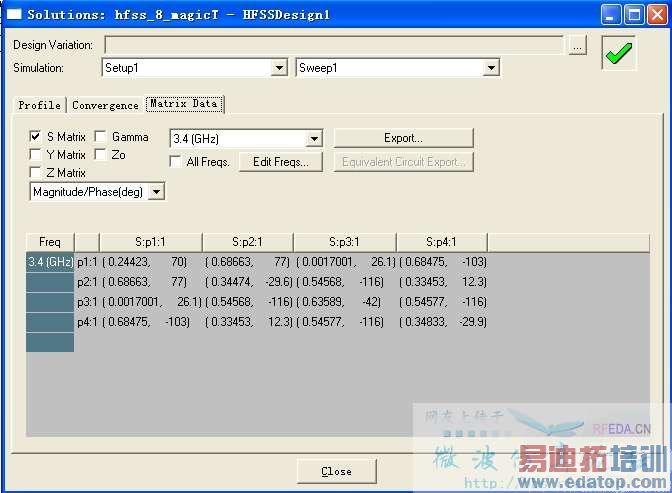

第二個圖是用論壇里FULL Book全模型帖子里的魔T的Matrix圖表
兩個表格差別挺大，比如S:p1:1等這些參量代表什么意思， 怎么區別仿真的好壞呢,希望高手給予解答一下

這個屬于多端口多模問題，比較復雜，p就是port端口，p1：1就是1端口第1個模式，你這個好像只有主模，比較復雜，高手指點一下啊

從S參數可看出，能量從1端口進，2和4端口出，3端口發射很大，近似全反射

3端口是發射還是反射？

請問S:p1:1對應的四行分別代表什么？

這就是個S參數矩陣，單位顯示是幅度－相位。所以只要看括號里前面那個數就行了，整個矩陣分別有代表反射，傳輸，隔離等參數．

S11 S21 S31 S41

3端口是反射，字打錯了，還有，metal-gear說的都是對的，括號里面前面是幅度，后面是相位，整個S矩陣一般只看幅度的

幅度之間有什么對應關系呢。怎么看出是能量從1端口進，2和4端口出，3端口反射大來呢？

就從s11 s21 s31 s41看出來的，它們分別代表信號從1端口入，從1、2、3、4端口出時的散射。s11看出1端口的反射很小，信號從1端口進；s31近似為0，表明幾乎沒有信號從3端口傳出；s21、s41為0.7，表示信號從這兩個端口輸出。不知道是否正確。
