材料的屬性問題

HFSS中材料里的屬性很多，比如介電常數，電導率什么的，這些數值是常溫下的還是隨溫度或者頻率變化的。因?yàn)椴牧系慕殡姵?shù)，電導率等屬性隨著溫度和頻率的改變也會改變，如果HFSS數據庫中的是常溫的話，那么很多隨著溫度和頻率的改變的仿真結果就沒有什么意義了。

材料的介電常數、電導率等屬性在感興趣的溫度和頻率范圍內隨著溫度和頻率的改變應該不是特別顯著的。

HFSS的仿真沒有考慮溫度的影響。

這么說那個用微波加熱食物的例子就沒什么意義。

HFSS輸入材料屬性數值的地方能否輸入一個隨溫度或頻率改變的表達式？

材料特性隨頻率改變的是可以的. 在ASSIGN MATERIAL的時候,里面選擇ADD MATERIAL.
然后選擇SET FREQUENCY DEPENDENCY,有三個選擇,分段線性輸入, 損耗模型 ,輸入頻率關系數據點. 按需要選擇就可以.
溫度的話好像沒看到相關的選擇. 但我覺得如果你知道不同溫度下某介質的特性,可以在設置不同的MATERIAL,賦予不同的介電常數,導磁率,etc. 這樣在不同溫度下的性能還是可以對比看看的. 也就是相當于材料改變了. 一點想法

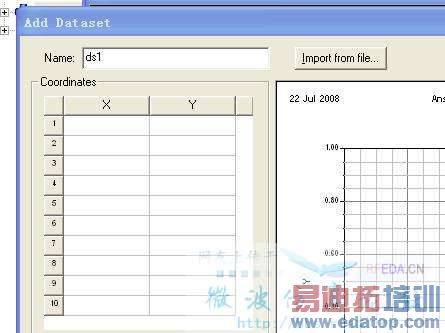

請教輸入頻率關系數據點，會出來“add dataset' ,我不明白coordinates里的 X和Y欄里應該填什么數據？
是否X欄里輸入頻率，Y欄是對應的介電常數值？
