微帶天線S參數和VSWR參數問題
來源：edatop
更新時間：2024-09-24
閱讀：

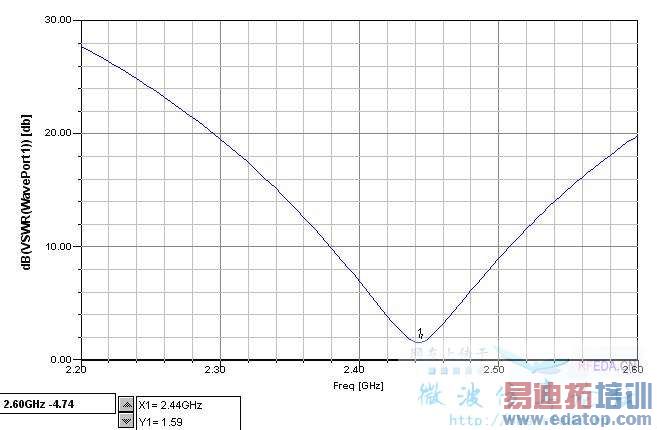

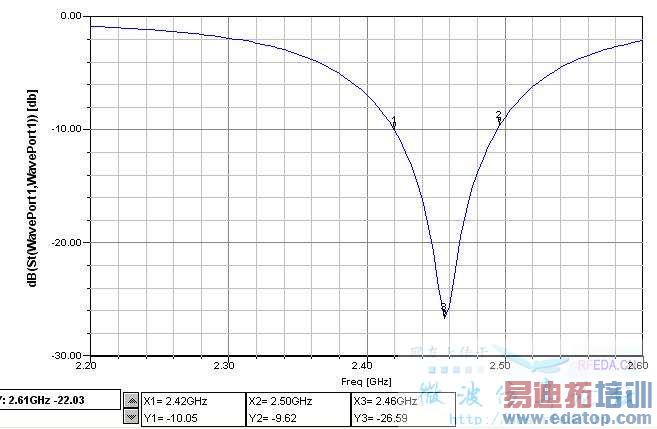

我最近仿了一個微帶單元天線的例子，為什么S參數的最小值與VSWR參數的最小值所對應的頻率不在同一個點？VSWR參數的最小值才1.59？
這恐怕與你的端口設置有關，你畫積分線了沒！
swr不用dB表示 看看
畫積分線了
本文來自:微波仿真論壇〓http://bbs.rfeda.cn
不用dB表示""
這問題可真怪
樓主你的VSWR用DB表示了，估計還是用的20*LOG，帶寬明顯不對的。
不過最小值的偏差是有一些奇怪……
是啊，LZ不是用DB表示
我感覺不是太對
