新手請教：hfss如何由1維閉合曲線轉化為2D模型？
來源：edatop
更新時間：2024-09-24
閱讀：
目前需要仿真一個蝶形天線，因為無法直接用2D繪圖工具，所以我先用折線圍出來的目標形狀，但目前不是·2D模型，好像無法進一步分析，請問應該如何操作，謝謝！
附圖如下：
P。S。我用的是HFSS9.2

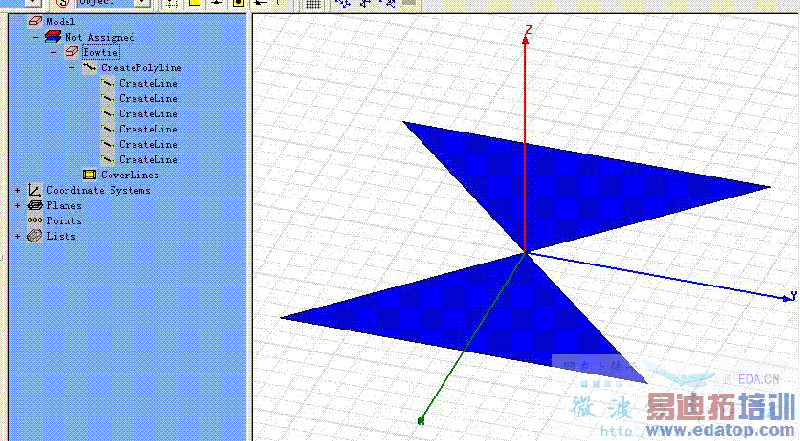

描述:bowtie
注意到你的模型描述里有coverlines,也已是2D模型了.可以畫airbox,設模型材料(面)設邊界設端口設頻率設.......進行仿真了.
首先謝謝樓上回復
我的問題已自己解決了，問題好像在于必須為3維模型才可進行材料設置
我畫出3維模型后并留出設置饋源的sheet面就可以了
希望對同學者有幫助，不對之處也請高手指正^_^
描述:Ant_Pic
