HFSS仿真模型錯在哪里？

本人按照資料想建立基于左手結構的一種新型天線，但HFSS仿真出來的
S11與資料相差很大，我不知道錯在哪里，望各位高手幫忙！（模型是2D的試驗二，工作頻率在1.373GHZ）
本想把圖截下來的，但顯示不了，只好拜托各位費心了，謝謝！

選driven terminal
你的同軸畫的好像由問題，外導體在哪呢

謝謝樓上的意見，我更改了求解方法類型，但沒有效果。
我的同軸線畫的不對么，能講的具體點么？小妹初學HFSS，很多都不知道，望各路高手多多指點！

你的同軸沒有外導體

我想問一下,HFSS中同軸線是不是就是設coaxpin是pec,coax是vacuum么?
還要專門設外導體么?

啊能把文獻發(fā)上來,看得更清楚些

這種說法不完全對。如果同軸線外面沒有其他的物體，這種說法是對的；你的模型中同軸線位于輻射盒內部，就需要單獨設置外導體了；
一種方法是在coax的外面再畫一個金屬圓柱；另一種方法是直接將coax的外壁設置為pefect e 邊界條件

文獻放在一樓，望各位高手幫忙看看！

我如6樓朋友所說更改了coax外表面設置，但還是無法達到文獻效果，請大家再看看還有哪里出問題了呢？

摟住你的trace和antenna似乎畫在substrate的同一面上了
還有你的掃頻時count設置太小，以至于曲線不光滑，把你的求解頻率最好設置為中心頻率

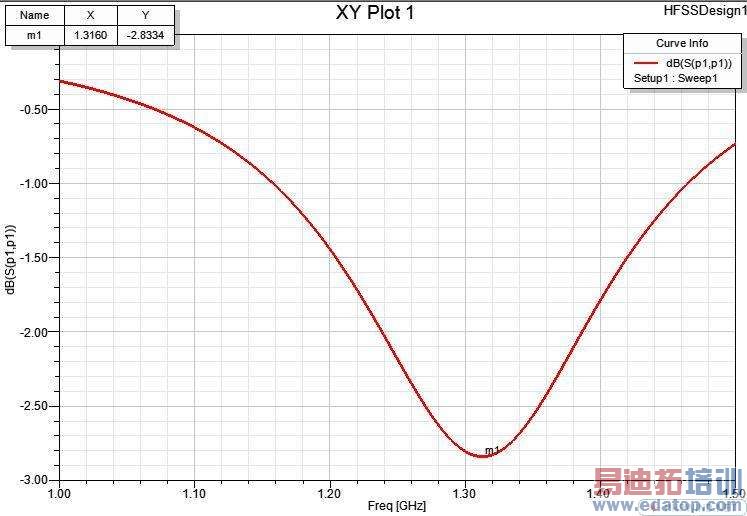

但是可惜的是s11只能達到下面的曲線，有待進一步檢查模型和文獻
