這個圖該怎么看哈？
來源：edatop
更新時間：2024-09-24
閱讀：
這個圖該怎么看哈？

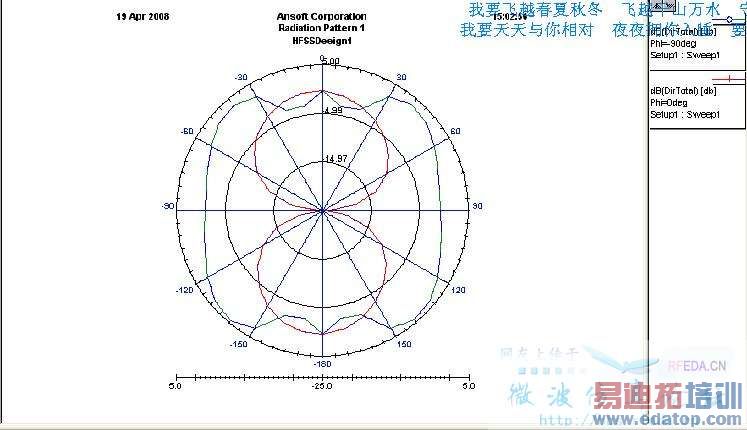

天線輻射圖，分布是E面的和H面的
里面兩條線，分別是phi=0和phi=90°的時候的平面上隨theta變化時電場強度的變化情況
方向圖,
0,90度的截面方向圖.
樓上幾位都是正解......
怎么看出來的是0和90°，還有theta，具體點說說吧，謝謝
頂五樓的問題！！說說吧！
右上角的表不是說明了一個是phi=0，一個是phi=90嗎？這就代表這兩個曲線是在phi等于這兩個值的時候改變theta畫出來的啊。
那怎么看出來那個曲線是E面哪個曲線是H面的那？謝謝
e面和h面由你的天線擺放決定的，自己判斷，看圖是看不出的，電場矢量處于的平面稱為e面，磁場矢量處于的平面叫h面
