微帶天線賦形問題

在HFSS上做了一微帶天線模型，水平主瓣寬度為45度，垂直主瓣寬度為10度。能否不改變此微帶天線設計，而通過添加反射面進行賦形，最終達到水平主瓣寬度為45度，垂直主瓣寬度為30度；即不改變水平主瓣寬度的情況下通過添加反射面，使得垂直主瓣寬度加寬?（可以付出增益減少的代價）

不知道樓主的反射面準備怎么加，一般加反射面只能增加天線的尺寸而使方向圖變窄，樓主為什么不選擇減小天線尺寸的方法來展寬天線的方向圖

用角反射器可以展寬波束的，天線要放在反射器鈍角一側

謝謝上面兩位大哥解答，我把整個模型發出來供大家討論

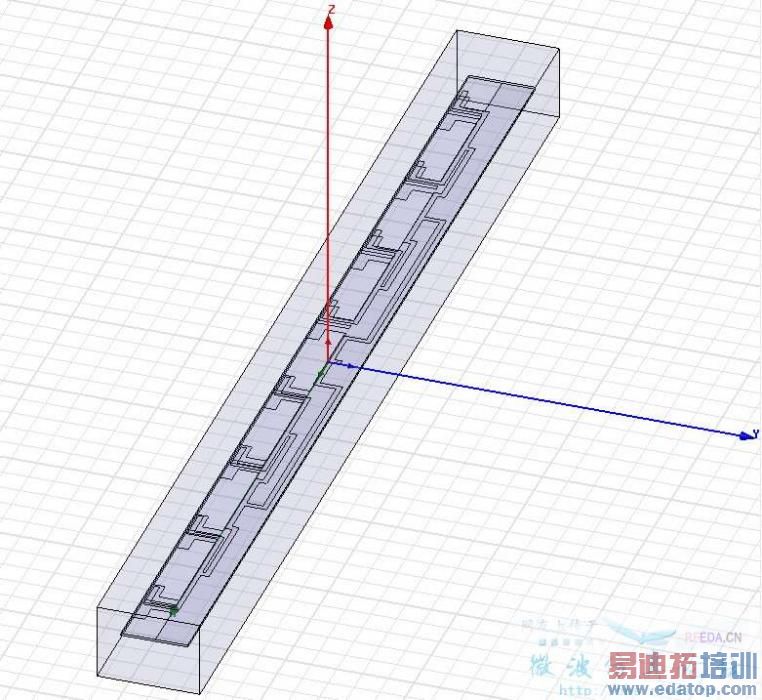

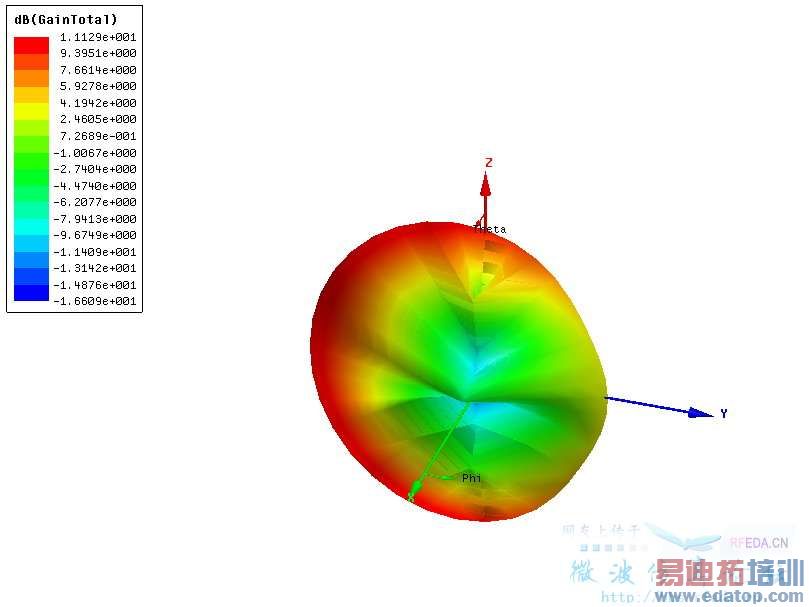

未加反射板的貼片天線模型圖和仿真后的方向圖

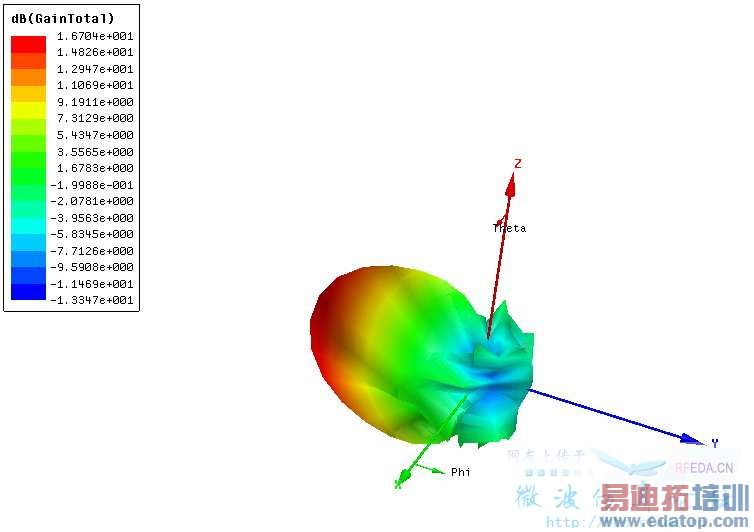

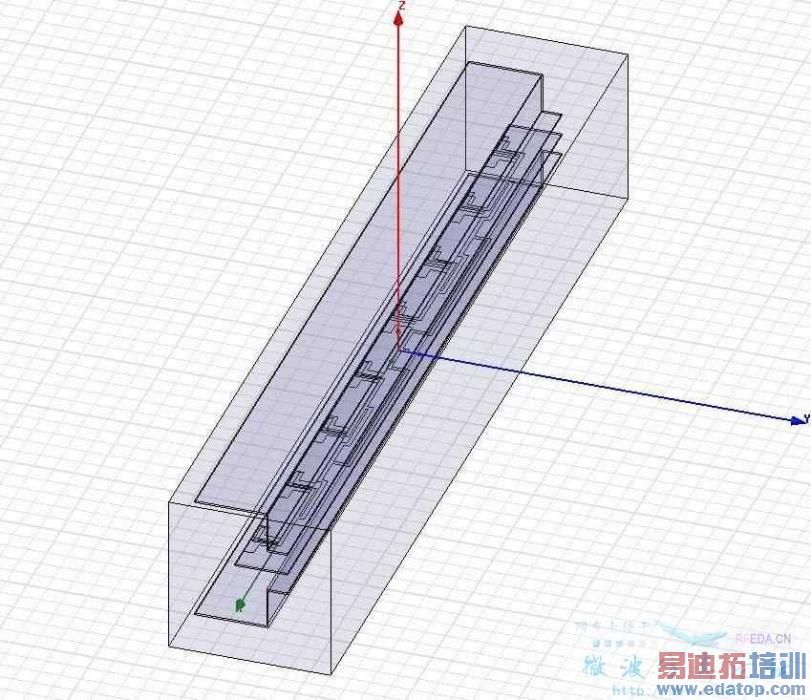

添加反射板后的貼片天線模型和仿真后的方向圖

未添加反射板和添加反射板后的HFSS文件 (44 K) 40 46

請各位高手幫忙看看，我想通過添加反射面進行賦形，最終達到水平主瓣寬度為45度，垂直主瓣寬度為30度（增益可以適當減少），誰能幫忙解答此問題，愿將所有rf幣相送
注：如能通過改變微帶天線設計也可（此天線工作于5.8GHz）

被樓主搞糊涂了，從樓主所發的模型來看，反射面是調整水平方向圖的，對垂直方向圖不起什么作用的，樓主的水平和垂直是怎么定義的

如果樓主確實是想將10度變為30度，可以考慮先將單元數減少1半，為四個單元，波束寬度基本應在15度左右；然后在適當減小天線單元之間的間距，應該可以降到10度左右。而且不會破壞45度方向的波束寬度
