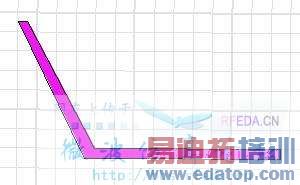

我想把這兩條矩相連的地方畫成圓弧，怎么畫呀？
不曉得你相連接的兩個部分是體還是面,
如果是體,可以將兩個體相交的那個邊沿選中,直接用導角命令就可以生成需要的圓角.
如果是面的話可能就只有自己畫個圓環了
謝謝版主，導角命令在哪里呢？
要是平面的，畫圓環很難做到與兩個邊正好相切呀，就做不到那么平滑。
多謝版主幫忙
我最近也遇到了這個問題
版主提醒 茅塞頓開啊
剛才找了一下，導角命令在3D modeler里面的Fillet命令
呵呵
平面的圓弧確實不好畫呀
不成就做個立體的唄
高度設置小一點
像普通微帶線的高度為0.035mm，很薄的
平面弧也不難畫，你根據半徑畫出環后畫個多邊形減掉多余部分就可以了。
終于弄好了，謝謝kezman和ych142
可以畫成體的,然后用平面去截,不知道這個方法是不是通用,呵呵
