開腔怎么模擬？
來源：edatop
更新時間：2024-09-24
閱讀：
一段直徑d，高度L的圓柱體介質波導，兩端被金屬板短路。L=nλ / 2時，λ 是介質波導波長，產生諧振，成為介質腔，或開式腔。

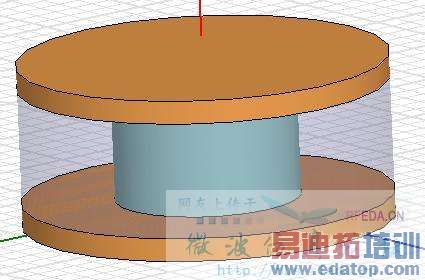

應該怎么建立模型呢？
hfss建模的時候沒有定義的空間是什么呢？如果我我定義了一個封閉的腔體，那是不是和實際相差很大呢？
把腔體的直徑設長點，實際測的時候我們用的平行板往外輻射是很小的，腔體的長度取為介質的4-5倍就差不多了，我用其他的方法算出來跟實驗的差別很小的，介質諧振器的介電常數越大，往外的輻射就越小，所以就可以直接把側壁當成理想導體了
謝謝樓上的意見呵呵
