天線陣的仿真得到了小于1的最大方向性系數！
來源：edatop
更新時間：2024-09-15
閱讀：

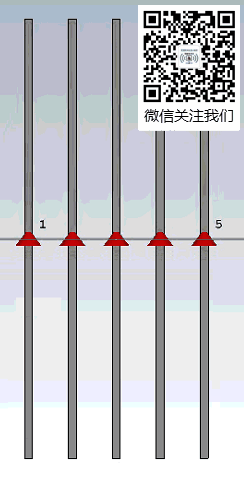

我在用CST仿真一個五元天線陣，如圖：

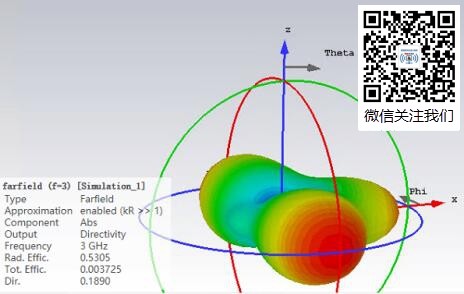

有五個端口，每個端口都饋電，饋電的幅相是自己設置的。現在我仿真得到的最大方向性系數小于1，但是從定義來說，D是不可能小于1（或者以DB為單位就是不可能小于0）
我也考慮了CST中單位是dBi，此時DMAX應該不小于-2.15dBi，但我這個結果都達到了-7dBi了。
另外，天線的材質是PEC，但是輻射效率只有0.5。我已經使用了自適應網格加密，計算了20PASS，結果似乎并沒有收斂。
是不是這個方向性是考慮反射的方向性。
軟件里面方向性系數的定義和匹配（反射）無關，但是您提到這和總效率有關系，另外輻射效率也和反射無關
咨詢了CST那邊的人，可能是軟件自身有問題
