突發奇想，看下CST中增益和S參量有關系嗎

---

增益=方向系數與傳輸效率的乘積。
具體的講增益是在同一輸入功率下，天線在產生最大輻射方向上的輻射強度與理想的全向天線在同一點輻射強度的比值。CST中輸入功率為1W（各個頻點上都是），因此寬帶遠場不必擔心輸入功率頻譜有所變化。

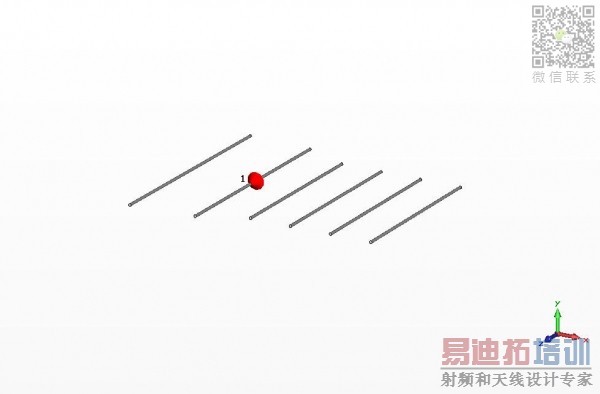

這里研究了CST自帶例子中的八木天線：yagi antenna

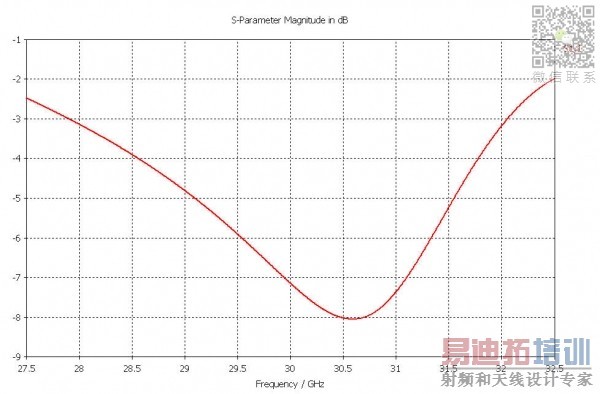

其S11見下，大致在30.5GHz處諧振。

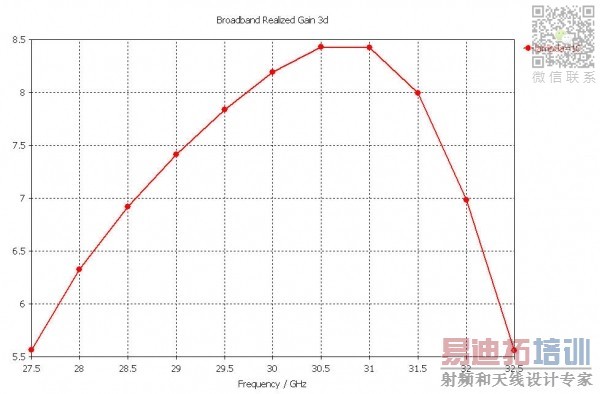

其寬帶增益計算如下，約摸在30.5GHz與31GHz處的Gain（Realized Gain）最大，因此我得出了天線在某頻帶上的增益應該是與該天線的S11有關的，且諧振處的增益應該是最大的，因為此時輻射出去的能量是最大最多的。

以上是一些在CST中粗淺的研究分析，希望大家多指教。

在諧振點處，也就是s11的低谷部分，天線諧振，匹配較好，輻射效率自然要高，增益大等
s11實際上反映了饋電處的反射信息，谷越深，反射越小，輻射效率增加，增益增加

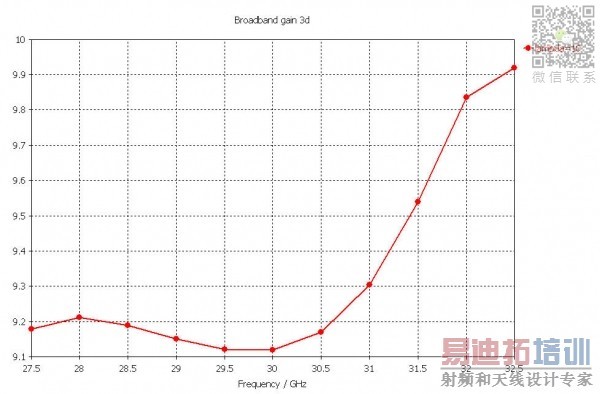

不過需要注意，如果選擇的是IEEE Gain的話，則出現的是下面這張增益圖

這是我發帖的原因一，就是對于CST中兩種不同增益的擇用

希望這個版塊在小編的帶領下能更專業，更關注細節問題，設計相關問題

盡力吧，只是快要做畢設了，忙的日子也許快要來了……
不過，剛剛的電視潛臺詞帖還真經典……

怎么說，我盡量幫紅麗補償吧，只是盡一份微薄之力

代表廣大會員先表示感謝，也希望微網日后能官方展開一些互助性的合作

應該有關系??！
