CST仿本征模時可以3腔一起仿嗎《濾波器》
原則上應該是可以的
小編遇到什么問題可以過來交流
先謝謝00d44的支持。

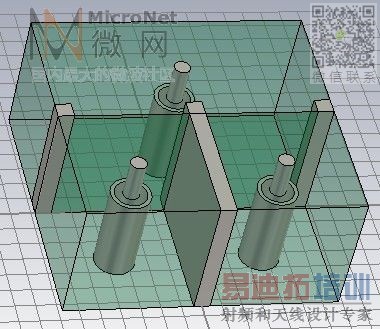

仿真濾波器窗口時都是一個窗口一個窗口的仿，遇到不規擇的單腔，有時仿的都還不是很準，就象我上傳的那種擺腔方式，分開仿又感覺不準，兩個窗口一起仿又不知道行不行，想打個樣板回來試一下現在又有點不方便，所以想在網上看下有沒有朋友這樣做過，可不可行。
應該是可以的
組合器件的仿真應該是可行的
不過感覺部件之間的借口及相關的設置上一定要保證正確，否則可能會出錯，建議單獨仿真一個一個，然后聯合仿真對比，就可以驗證結果的正確性與否了
我也仿過，就是f1,f2,f3三個腔的頻率顛倒過來了，不是按順序排列的，中間品頻率變成最小，按照算窗口的公式進行計算就顛倒了，放出來的窗口可能就不是真實對應的那個窗口了，
我師兄是這方面的專家，呵呵，可惜我對此懂得不多，否則就可以好好聊聊了
這也是個問題，我也遇到了同樣的，就是在加了共公腔的時候會出現三個窗口不規則的變化，這個時候就不知道電磁怎么來變了，想請教高手做過的如何來仿真3個公共腔之間的耦合窗口的大小，看圖應該和這個基本一樣，有高手指導下。
如果諧振腔仿真出來的頻率不要顛倒，我想問題應該就不大吧，
沒試過！不太清楚，不過可以按上面的的指導試試
用本征模式，我一般用兩個腔仿真，我要確定的是耦合系數，及頻率
我公司里的老大好像是這樣仿真的，如果有公共腔時，而且公共腔與臨腔大小不同時，通常都是先按照各自的腔體大小仿真K值，即大的兩腔仿一遍得到K1，小的兩腔仿真一遍得到K2，再通過公式K(想要得到的耦合系數)=sqrt(K1*K2),但是要注意的是在仿真K1和K2的時候開得窗口要相同，那么得到的窗口就為實際大腔和小腔的之間的窗口大小。 我們老大基本上都用這種方法的，東西做出來都挺準的。
大腔體和小腔體耦合應該有兩種情況，本質上 一個是兩個諧振腔頻率相同，兩個諧振腔頻率不同。頻率相同的話，把各自頻率調整到諧振頻率，然后跟常用的耦合系數仿真是一樣的。頻率不同的時候，比較麻煩一點，精確的需要仿真各自單腔的電壁，磁壁對應的本證頻率，然后用公式計算。當然，近似的也可以用樓上的方法 ：）
三個腔的話，軟件不知道哪個腔是mode1, mode2, mode3.
所以哪個帶寬是需要的也不知道
