新手如何把HFSS模型導入CST

有HFSS模型，但是不知道如何把這個模型導入CST。望達人相助

這個沒有做過。
應該是先從hfss中把文件導出來（比如dxf格式），再導到CST 中。
這樣的話可能會很麻煩，
結構不是很復雜的話還不如直接在CST中畫出來。

把hfss的模型輸出為*.sat文件，在CST中導入即可。

還要注意文件的目錄是全英文的.

如果hfss的模型輸出已經是.hfss了怎么辦?

Modeler->Export 選SAT File(*.sat)， 可以選版本低點的R14，最新的HFSS/CST都支持R16.

導入的模型怎么改材料啊

選中物體，點右鍵就可以設置材料了，和在CST中建模定義材料一樣

CST 2008支持.hfss文件的導入

出了cst2008了?我怎么沒聽說阿

cst2008國外已經發售，國內2008年1月1號開始全面發售，針對新版本的發布下月開始CST China 配合德國總部開始全國巡回講座。

期待阿，有什么新功能，老大能不能介紹一下

對啊，有人介紹一下2008的情況不?

2008據我知道的 增加了近目標RCS的計算 輻射源的導出進行二次輻射 陣列單元后處理增加旋轉 還有不太清楚 期待全國路演時講解吧

把hfss模型在export里面導出，保存為autocad 能打開的文件就行了。
模型形狀不會改變。hfss和microwave studio 都支持autocad的文件，只要再定義一下材料和邊界條件就行了。
cst和ansoft這對競爭對手看來要相互兼容了，呵呵，不過這也很正常，更方便用戶嘛。

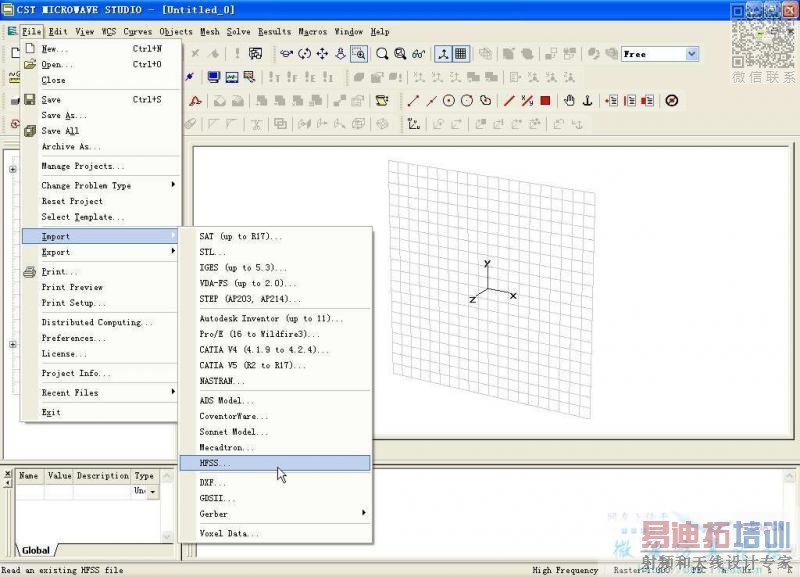

CST2008中已經有相應的接口直接讀入
如下圖

cst2008可以直接導入的。

導入后又存在一些問題，同一個模型，在HFSS中仿再導入CST和在CST中直接仿出來結果不一樣。
