關于CST MS工作室建模的問題

你用的哪個版本?

用的 CST 2012

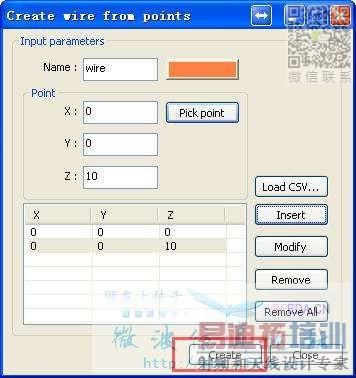

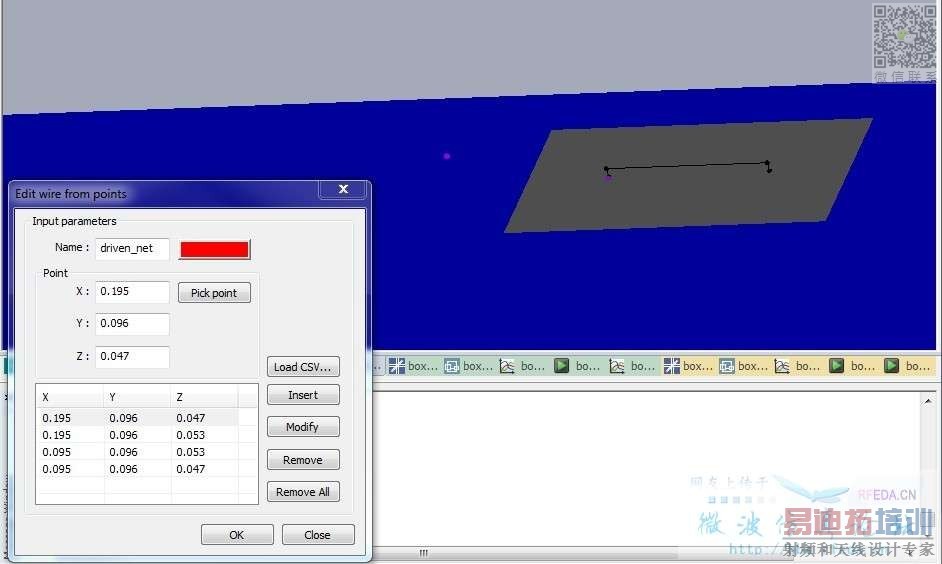

你這個是wire的編輯界面吧，創建wire的界面是這樣的

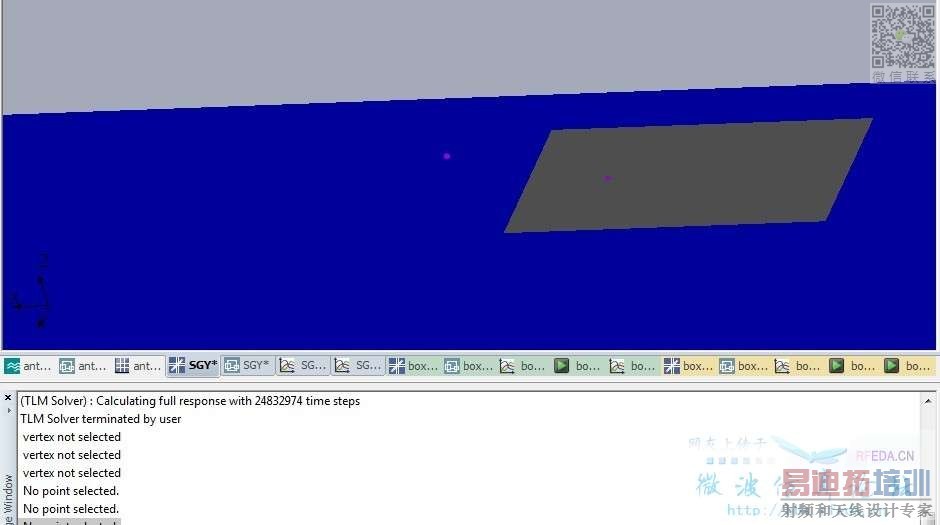

嗯，我那個界面是編輯，創建的時候也是點了create 就不見了。不知道咋了，但是在別人建好的模型上畫又可以出現。不知道我這個模型是不是哪里參數設置不一樣。

模型傳上來看看吧，檢查下單位設置對不對，看你的數值那么小，是不是沒放大?

好的，我明天去實驗室傳。我這邊是晚上12點了。嘿嘿～謝謝哈～

暈。這是在哪里啊。美國?

大神，問一下模型中的地ground怎么設置啊?是金屬材料嗎?

哪來的Ground?

那么建模的時候，我想模仿地怎么辦呢?

設置電壁或者建立材質為PEC的金屬板都可以

在MS中PEC叫lossy=0的金屬

原來如此，謝謝！

還有個小疑問，那個PEC材料沒有損耗，在變化的磁場環境下應該會產生電流，對線圈仿真也有影響吧，這樣和地還是有區別的吧

你想要干嘛吧。沒太理解你的意思

我覺得 地應當始終是0電位，可是用了PEC作為地有些差別。

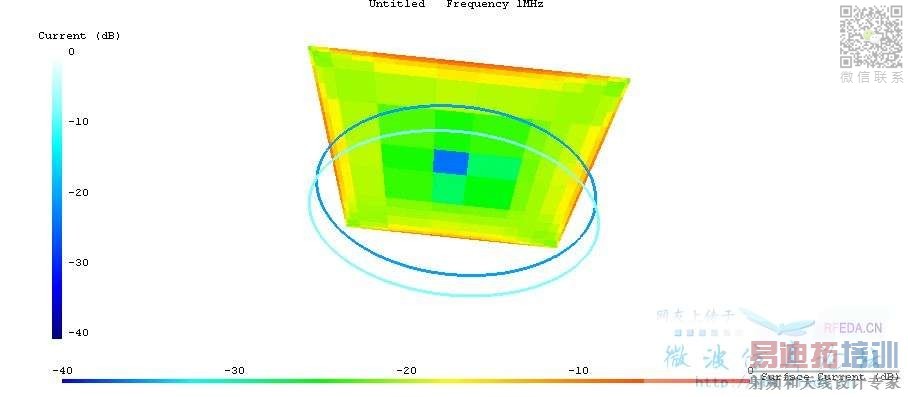

我畫了一個pec板作為地，顯然還是有電流的

大神，我今天過來好好看了下我的模型，我以前的模型單位都是M，所以看著數字比較小，我今天過來把單位換成了MM，然后把數值增大就可以看到線了。謝謝大神的指導，以后再有不懂的就問你了哈 嗯，我在美國， EMC 小PHD。苦逼。

嘿嘿，在美國還回來求助啊。

嗯。 哈哈 覺得這個論壇上的大牛還是很多滴所以上來問問。 我老板只跟我說要啥。具體怎么搞還是我們搞啊。在國內沒用過MS工作室。對了，對于這個radiated emission的模型， 那個默認的加1V/1A的 激勵是 什么樣的啊， 如果我想加一個沖擊電流做激勵是怎么設置啊。 還有cable終端 我想做成短路線，或者接個負載是怎么操作啊。 感覺論壇上關于MS的 比較少。嘿嘿

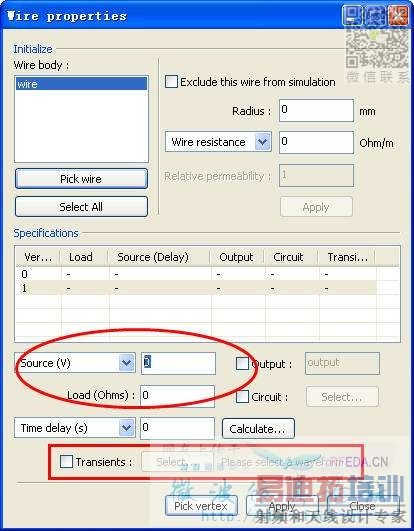

看圖吧，在圓圈里面可以設置1V啊，1A和內阻之類的
勾選紅色框里面的transients，可以在select里面設置時域脈沖
